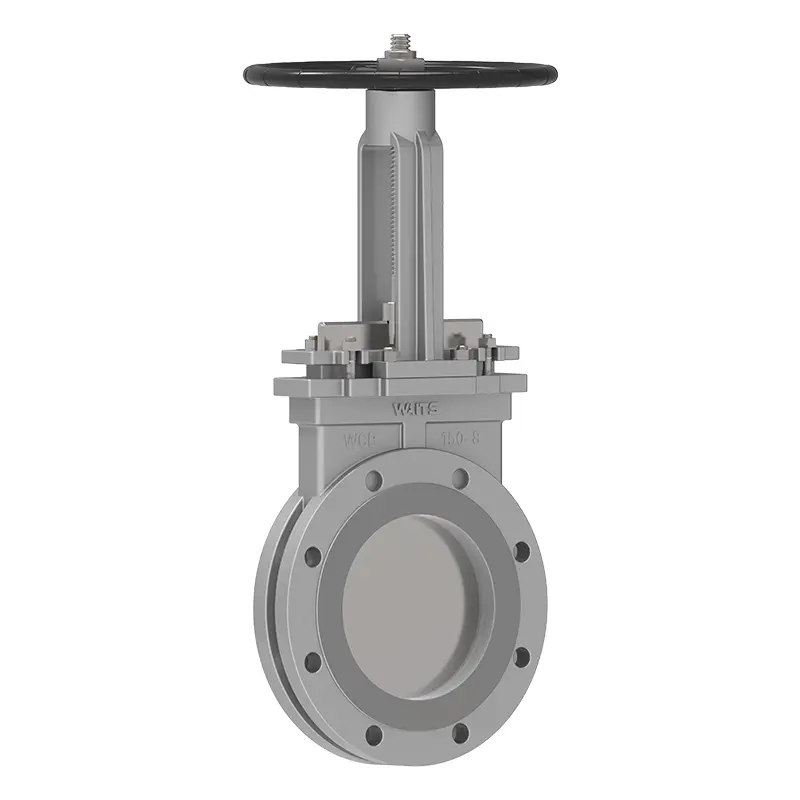

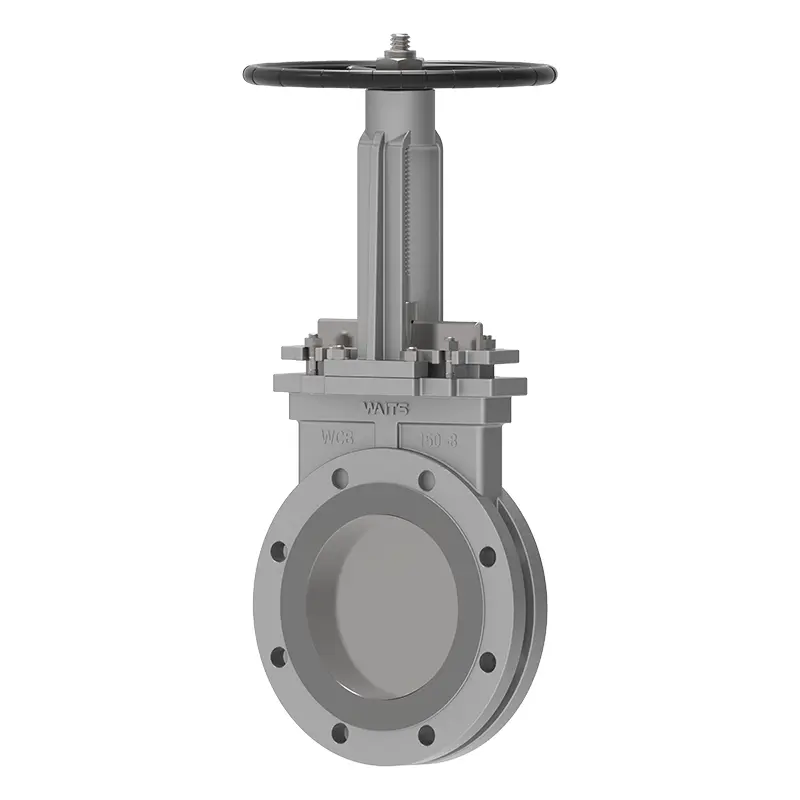

வட்ட கத்தி கேட் வால்வு

வெயிட்ஸ் வால்வின் வட்ட கத்தி கேட் வால்வு தொழில்துறை குழாய் அமைப்புகளுக்காக வடிவமைக்கப்பட்டுள்ளது, மேலும் அதன் தனித்துவமான சுற்று வாயில் நம்பகமான அடைப்பு மற்றும் மென்மையான ஓட்ட கட்டுப்பாட்டை வழங்குகிறது. இது பல்வேறு தொழில்களில் பரவலாகப் பயன்படுத்தப்படுகிறது, குறிப்பாக அதிக சீல் மற்றும் குறைந்த பராமரிப்பு தேவைப்படும் பகுதிகளில்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

வெயிட்ஸ் வால்வு உயர் தரமான வட்ட கத்தி கேட் வால்வு re மறுசுழற்சி பயன்பாடுகளுக்கு ஏற்றது, ஒரு கூலை சேகரிப்பான் அல்லது ஒரு கூழ், அதிக அடர்த்தி துப்புரவாளர் (எச்டிசி) அல்லது திடமான பொருட்களுக்கான சிலோ கடையின் கிரிட் சேகரிப்பாளர் போன்ற ஊடகக் குவிப்பு மற்றும் அடைப்பைத் தடுக்க பள்ளங்கள் அல்லது மந்தநிலைகள் இல்லாத முழு சுற்று ஓட்டப் பாதை. துகள்கள், இழைகள் அல்லது குழம்புகளை உள்ளடக்கிய திரவ கட்டுப்பாட்டு பயன்பாடுகளுக்கு இது மிகவும் பொருத்தமானது. சில மாதிரிகள் அதிக சிராய்ப்பு ஊடகங்களை சிறப்பாக கையாளுவதற்காக நுழைவாயிலில் உடைகள்-எதிர்ப்பு குறுகலான விளிம்பு அல்லது ஸ்கிராப்பர் பொருத்தப்பட்டுள்ளன. இரண்டு-துண்டு வால்வு உடலில் ஒரு சுற்று நுழைவு மற்றும் ஒரு சதுர கடையின் (நுழைவாயிலை விட பெரியது) உள்ளது.

செயல்படுத்தல் தரநிலைகள் வட்ட கத்தி வாயில் வால்வு
வடிவமைப்பு தரநிலைகள்	API600, DIN3352, EN1074
Flange தரநிலை	ASME B16.5, ASME B16.47-A/B, EN1092-1/2
இணைப்பு	RF, FF, RTJ
சோதனை ஏற்றுக்கொள்ளல்	தீ 598 EN12266
கட்டமைப்பு நீளம்	API6D/ASME B16.10/EN558
அழுத்தம் மற்றும் வெப்பநிலை மதிப்பீடுகள்	ASME B16.34
தீ சோதனை	பிஎஸ் 6755‌
குறைந்த கசிவு தரநிலை	ஏபிஐ 622
எதிர்ப்பு அடைப்பு வடிவமைப்பு	MSS-SP-81‌
பயன்பாட்டு-சுழற்சி கத்தி வாயில் வால்வு
அளவு	‌Dn50 ~ dn1000
அழுத்தம் வரம்பு	PN1.0?
வெப்பநிலை வரம்பு	-20 ℃ 425
பயன்பாடு	சாம்பல் வெளியேற்றம், தொழில்துறை கழிவு நீர் சுத்திகரிப்பு, பேப்பர்மேக்கிங் மற்றும் குழம்பு போக்குவரத்து, அதிக வெப்பநிலை கசடு வெளியேற்ற அமைப்பு
டிரைவ் பயன்முறை	ஆதரவு கையேடு, மின்சார, நியூமேடிக், ஹைட்ராலிக் போன்றவை.
வால்வு உடல்/வால்வு கவர்	மன்னிப்புகள்: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, காஸ்டிங்ஸ்: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
நுழைவாயில்	மன்னிப்புகள்: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, MONEL, காஸ்டிங்ஸ்: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
சீல் மேற்பரப்பு	ரப்பர், பி.டி.எஃப்.இ, எஃகு முத்திரை, கார்பைடு
வால்வு தண்டு	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
தடி	நெகிழ்வான கிராஃபைட், கிராஃபைட் அஸ்பெஸ்டாஸ் பேக்கிங், பாலிடெட்ராஃப்ளூரோஎதிலீன் ...

அம்சங்கள்:

1. வால்வு உடல்:

வட்ட கத்தி கேட் வால்வு wal வால்வு துறைமுகத்தின் அடிப்பகுதியில் வாயிலைப் பிடிக்க ஒரு நகம் வடிவமைப்பைக் கொண்டுள்ளது, ஒரு பள்ளத்தை விட, வால்வு மூடப்படும் போது சாத்தியமான அடைப்புகளை நீக்குகிறது.

2. வாயில்:

அதிக அழுத்தங்களைத் தாங்க கேட் தடிமன் அதிகரிக்கலாம்.

அடைப்பைக் குறைக்க கேட் மேற்பரப்பின் இருபுறமும் மெருகூட்டப்படுகின்றன.

3. இருக்கை:

நேரடி நீர் ஓட்டத்தால் இருக்கை கழுவப்படுவதைத் தடுக்க இருக்கை தக்கவைப்பவர் இருக்கையின் பக்கத்தை உள்ளடக்கியது.

முன் ஏற்றப்பட்ட இருக்கை வெவ்வேறு சீல் நிலைகளை பூர்த்தி செய்வதற்கும் சாதாரண இருக்கை உடைகளுக்கு ஈடுசெய்யவும் சரிசெய்யக்கூடியது.
