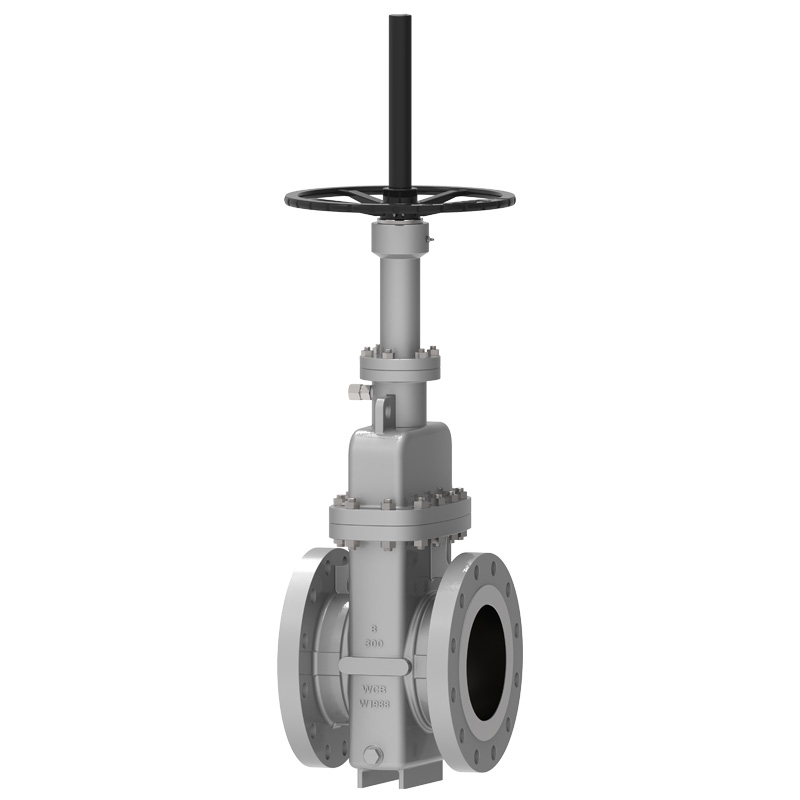

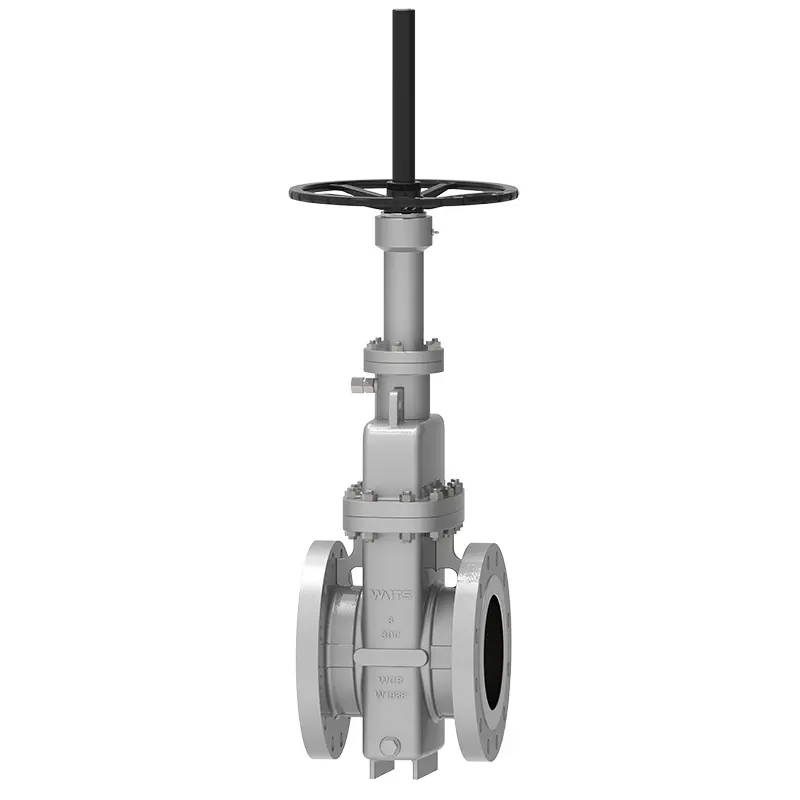

ஒற்றை வட்டு பிளாட் கேட் வால்வு

ஒற்றை வட்டு பிளாட் கேட் வால்வு என்பது ஒரு நெகிழ் வால்வு ஆகும், இது ஒரு இணையான வாயிலுடன் நிறைவு பகுதியாக உள்ளது. அதன் நிறைவு பகுதி ஒரு ஒற்றை வாயில், மற்றும் வால்வு இருக்கைக்கு வாயிலின் அழுத்தும் சக்தி மிதக்கும் வாயில் அல்லது மிதக்கும் வால்வு இருக்கையில் செயல்படும் நடுத்தர அழுத்தத்தால் கட்டுப்படுத்தப்படுகிறது. வெயிட்ஸ் மூலம் உருவாக்கப்பட்ட மற்றும் தயாரிக்கப்பட்ட பிளாட் கேட் வால்வு நெகிழ்ச்சி மற்றும் முன் ஏற்றுதல், ஒரே நேரத்தில் அப்ஸ்ட்ரீம் மற்றும் கீழ்நிலை சீல் இருக்கைகளை சீல் செய்வதன் மூலம் கட்டமைப்பு வால்வு இருக்கை, சுய சுத்தம் செயல்பாட்டுடன் வால்வு இருக்கை மற்றும் வால்வு ஆக்சுவேட்டர் மற்றும் வால்வு ஆகியவை சுயாதீனமாக உள்ளன. வாடிக்கையாளர் தேவைகளின்படி, திசை திருப்பங்கள், சரிசெய்யக்கூடிய வாயில் போன்றவை இல்லாமல், திசை திசைதிருப்பல் துளைகள் கொண்ட வகைகளாக பிரிக்கப்படலாம்.

செயல்படுத்தல் தரநிலைகள்

பயன்பாடு

செயல்திறன் அம்சங்கள்

வால்வு உடல் கட்டமைப்புகளில் மூன்று வகைகள் உள்ளன: வார்ப்பு, வெல்டிங் மற்றும் மோசடி.
ஒற்றை வட்டு பிளாட் கேட் வால்வு ஒரு ஓ-ரிங் முத்திரை மற்றும் முன் ஏற்றத்துடன் மிதக்கும் வால்வு இருக்கை கொண்ட ஒரு கட்டமைப்பை ஏற்றுக்கொள்கிறது, இது பிளாட் கேட் வால்வை இருதரப்பு மற்றும் கடையின் மீது சீல் வைக்க வைக்கிறது. இந்த கட்டமைப்பின் திறப்பு மற்றும் மூடல் முறுக்கு ஒரு சாதாரண வால்வின் 1/2 மட்டுமே, எனவே வால்வை எளிதில் திறந்து மூட முடியும். வால்வு இருக்கை ஒரு மென்மையான சீல் வளையத்தை ஏற்றுக்கொள்கிறது, இது மெட்டல் மற்றும் உலோகத்திற்கு உலோகத்திற்கு மென்மையான சீல் மேற்பரப்பின் இரட்டை முத்திரையைக் கொண்டுள்ளது, மேலும் மென்மையான சீல் மேற்பரப்பு கேட் அழுக்கைத் துடைக்கிறது. வால்வின் ஒரு பக்கத்தில் ஒரு கிரீஸ் ஊசி வால்வு உள்ளது, மற்றும் கிரீஸ் சீல் மேற்பரப்பில் கிரீஸ் இன்ஜெக்டர் மற்றும் வால்வு இருக்கையின் கிரீஸ் ஊசி துளை வழியாக அவசர முத்திரையின் விளைவை அடைய நுழைகிறது. சேவை வாழ்க்கையை நீட்டிப்பதற்காக, சீல் மேற்பரப்பை நடுத்தர அரிப்பிலிருந்து பாதுகாக்க ஒரு வழிகாட்டி துளை வாயிலுடன் பொருத்தப்பட்டுள்ளது, மேலும் வால்வு முழுமையாக திறந்திருக்கிறதா அல்லது முழுமையாக மூடப்பட்டிருந்தாலும் அது எப்போதும் சீல் மேற்பரப்புக்கு பொருந்துகிறது. வால்வு முழுமையாக திறக்கப்படும்போது, வால்வு சேனல் மென்மையாகவும் நேராகவும் இருக்கும், ஓட்ட எதிர்ப்பு குணகம் மிகவும் சிறியது, மேலும் கிட்டத்தட்ட அழுத்தம் இழப்பு இல்லை. குழாய் துப்புரவாளர் மூலம் குழாய்த்திட்டத்தை சுத்தம் செய்யலாம்.
இந்த ஒற்றை வட்டு பிளாட் கேட் வால்வு சுய-சீல் திறன் கொண்ட ஒரு பொதி கட்டமைப்பை ஏற்றுக்கொள்கிறது, அடிக்கடி சரிசெய்யப்பட வேண்டிய அவசியமில்லை, மேலும் திறந்து மூடுவது மிகவும் எளிதானது. சீல் செயல்திறன் நம்பகமானது, மற்றும் பேக்கிங் ஒரு துணை சீல் கிரீஸ் ஊசி கட்டமைப்பைக் கொண்டுள்ளது, இது பொது வால்வுகளின் பொதி பெரும்பாலும் கசியக்கூடும் என்ற சிக்கலை தீர்க்கிறது. வால்வு மூடப்படும் போது, பாதுகாப்பான பயன்பாட்டை உறுதிப்படுத்த உள் குழியில் உள்ள உயர் அழுத்தத்தை தானாகவே இறக்கலாம். தயாரிப்பு என்பது நல்ல பாதுகாப்பு செயல்திறனுடன் முழுமையாக மூடப்பட்ட கட்டமைப்பாகும், மேலும் அனைத்து வானிலை நிலைமைகளிலும் பயன்படுத்தப்படலாம். வால்வு திறப்பு மற்றும் நிறைவு நிலையைக் காட்ட ஒரு நிலை குறிகாட்டியுடன் வால்வு பொருத்தப்பட்டுள்ளது. மேல் ஏற்றுதல் வகை பராமரிப்பின் போது நேரத்தையும் செலவையும் மிச்சப்படுத்தும்.
