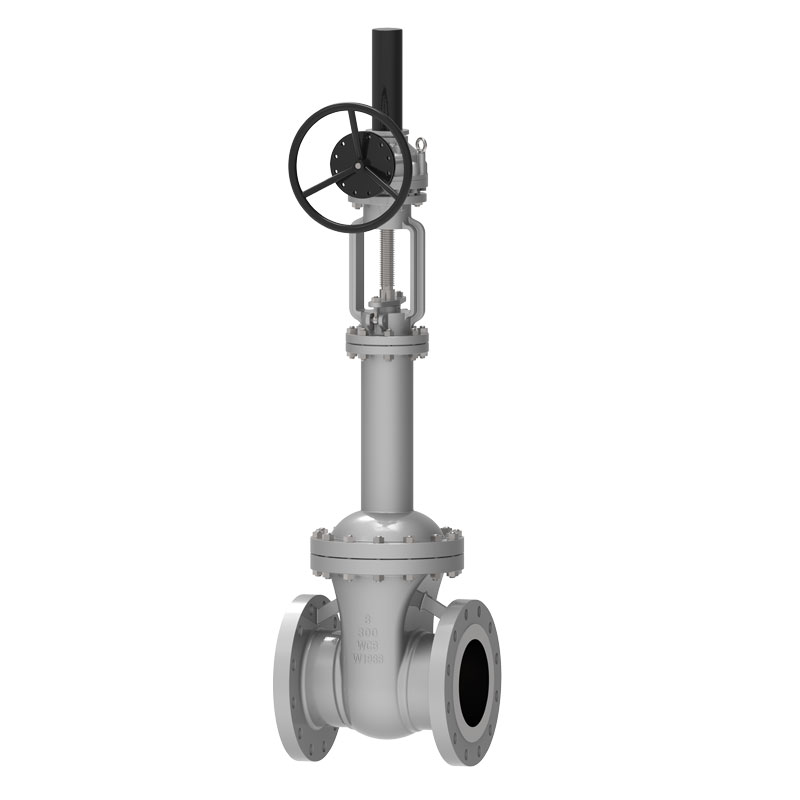

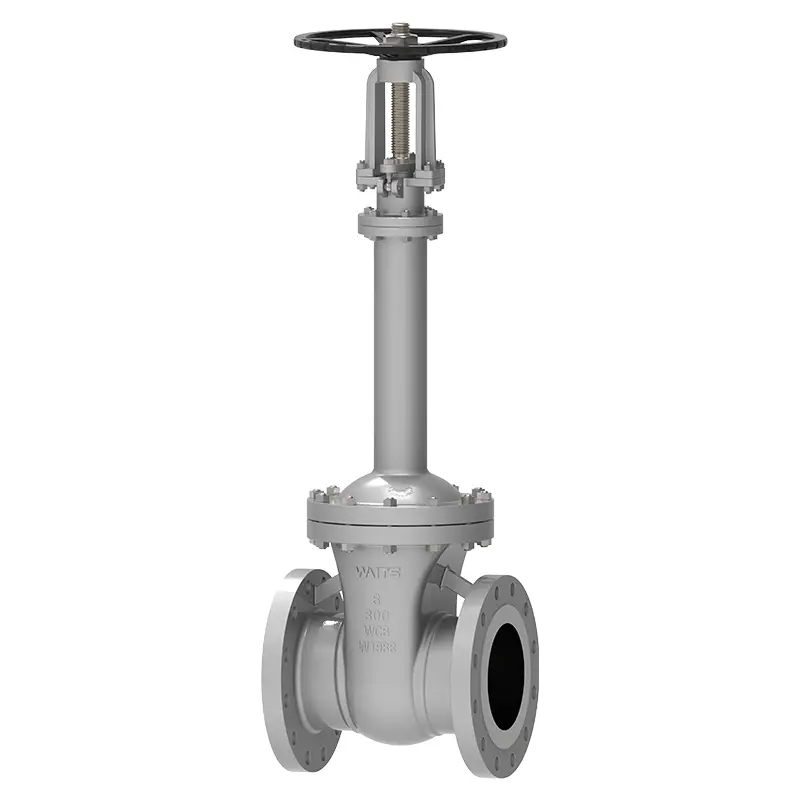

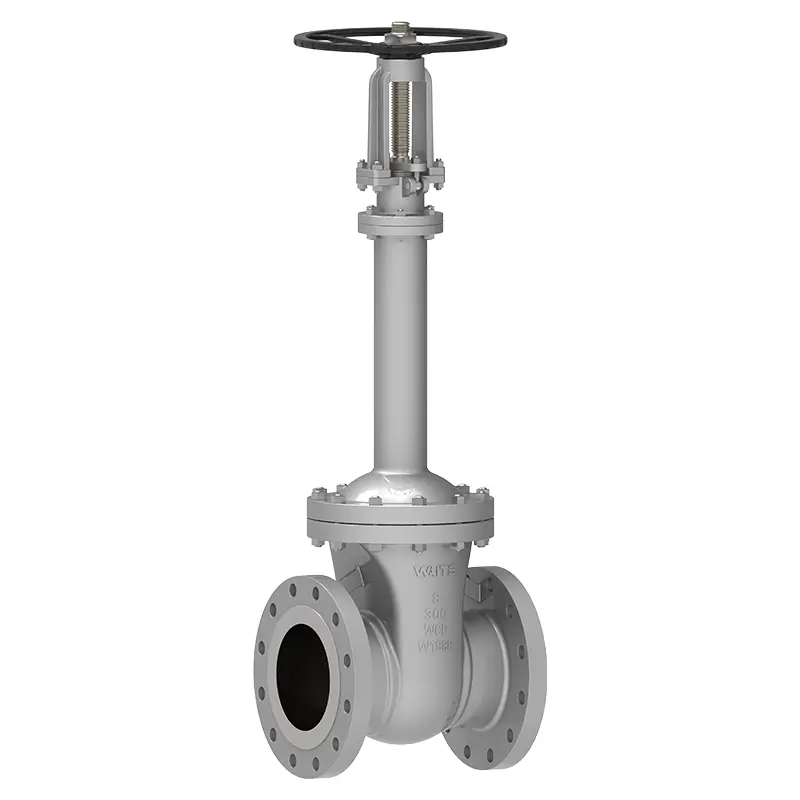

Bellows Gate Valve

நீங்கள் உயர்தர பெல்லோஸ் கேட் வால்வைத் தேடுகிறீர்களானால், காத்திருப்பு உங்களின் நம்பகமான தேர்வாக இருக்கும். தொழில்துறையில் அனுபவம் வாய்ந்த வால்வு உற்பத்தியாளர் மற்றும் சப்ளையராக, நாங்கள் உற்பத்தி செய்யும் பெல்லோஸ் கேட் வால்வு நகர்ப்புற வெப்பமாக்கல், எரிவாயு பரிமாற்றம், நீராவி குழாய்கள் மற்றும் பெரிய அளவிலான நீர் பாதுகாப்பு திட்டங்களில் பரவலாகப் பயன்படுத்தப்படுகிறது, மேலும் ஐரோப்பா மற்றும் பல நாடுகளில் உள்ள வாடிக்கையாளர்களால் அங்கீகரிக்கப்பட்டுள்ளது. மத்திய கிழக்கு.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

பெல்லோஸ் கேட் வால்வு தானியங்கி உருட்டல் வெல்டிங் மூலம் திரவ ஊடகத்திற்கும் வளிமண்டலத்திற்கும் இடையில் ஒரு உலோகத் தடையை உருவாக்குகிறது, இது வால்வு தண்டு கசிவிலிருந்து பாதுகாக்கும் ஒரு வடிவமைப்பாகும்.
பெல்லோஸ் அமைப்பு உள்ளே பயன்படுத்தப்படுகிறது, மேலும் துருப்பிடிக்காத எஃகு பெல்லோஸின் கீழ் முனையானது வால்வு தண்டுக்கு செயல்முறை திரவத்தை அரிப்பதைத் தடுக்க வால்வு தண்டுக்கு பற்றவைக்கப்படுகிறது. மறுமுனையானது வால்வு உடலுக்கும் வால்வு அட்டைக்கும் இடையில் ஒரு நிலையான முத்திரையை உருவாக்குகிறது. இரட்டை சீல் வடிவமைப்பு மிகவும் பாதுகாப்பானது. பெல்லோஸ் தோல்வியடைந்தால், வால்வு ஸ்டெம் பேக்கிங் கசிவைத் தவிர்க்கும்.
நிலையான இயக்க செயல்திறனைப் பராமரிக்க மற்றும் வால்வு பிளக் அதிர்வுகளால் ஏற்படும் வால்வு தண்டு அதிர்வுகளைத் தவிர்க்க வால்வு தண்டுக்கு பெல்லோஸ் பற்றவைக்கப்படுகிறது. பெல்லோஸ் கேட் வால்வு நீராவி, எரியக்கூடிய, வெடிக்கும், வெப்ப எண்ணெய், அதிக தூய்மை, நச்சு மற்றும் பிற ஊடகங்களைக் கொண்ட குழாய்களுக்கு மிகவும் பொருத்தமானது.

நடைமுறைப்படுத்தல் தரநிலைகள்

வடிவமைப்பு தரநிலைகள்	DIN3356, ASME B16.34
Flange standards	DIN2543-2545, ASME B16.5, ASME B16.47
இணைப்பு முறைகள்	RF,
சோதனை மற்றும் ஏற்றுக்கொள்ளுதல்	DIN3230, API 598
கட்டமைப்பு நீளம்	DIN3203, ASME B16.10
அழுத்தம் மற்றும் வெப்பநிலை மதிப்பீடுகள்	ASME B16.34,
தீயணைப்பு சோதனை	API607, API6FA
குறைந்த கசிவு தரநிலைகள்	ISO 15848-1, API 622
எதிர்ப்பு அரிப்பு வடிவமைப்பு	NACE MR 0103, NACE MR 0175

விண்ணப்பம்

அளவு	NPS 2″~ NPS 24″ DN50~ DN600
அழுத்தம் வரம்பு	CL150~CL1500 PN10 ~ PN260
Temperature range	-20℃~350℃
பயன்பாட்டு வரம்பு	குழாய் நீர், கழிவுநீர், கட்டுமானம், பெட்ரோலியம், இரசாயனத் தொழில், உணவு, மருந்து, ஜவுளி, மின்சாரம், கப்பல் கட்டுதல், உலோகம், ஆற்றல் அமைப்பு போன்றவை.
இயக்க முறை	ஹேண்ட்வீல், பெவல் கியர், எலக்ட்ரிக், நியூமேடிக் போன்றவை.
வால்வு உடல்/வால்வு கவர்	(A216 WCB, WC6, WC9, LCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A), அலாய் 20, மோனல்...
சீல் மேற்பரப்பு	உடல், உடல் உறை இரும்பு அடிப்படையிலான அலாய், உறைப்பூச்சு கடின அடிப்படையிலான அலாய்
வால்வு தண்டு	F6A F304 F316 F51 F53 Monel K500
Valve stem nut	Copper Alloy
பேக்கிங்	நெகிழ்வான கிராஃபைட், கிராஃபைட் அஸ்பெஸ்டாஸ் பேக்கிங், பாலிடெட்ராபுளோரோஎத்திலீன்...

செயல்திறன் அம்சங்கள்

நன்மைகள்
1. பெல்லோஸ் கேட் வால்வு ஒரு நியாயமான அமைப்பு, நம்பகமான சீல் செயல்திறன் மற்றும் அழகான தோற்றத்தைக் கொண்டுள்ளது;
2. சீல் மேற்பரப்பு இணை அடிப்படையிலான கடினமான அலாய் மூலம் பற்றவைக்கப்படுகிறது, இது உடைகள்-எதிர்ப்பு, அரிப்பு-எதிர்ப்பு, உராய்வு-எதிர்ப்பு மற்றும் நீண்ட சேவை வாழ்க்கை கொண்டது;
3. வால்வு தண்டு மேற்பரப்பில் மென்மையாகவும் நைட்ரைடாகவும் உள்ளது, இது நல்ல அரிப்பு மற்றும் உராய்வு எதிர்ப்பைக் கொண்டுள்ளது;
4. இரட்டை சீல் வடிவமைப்பு ஏற்றுக்கொள்ளப்பட்டது, மேலும் செயல்திறன் மிகவும் நம்பகமானது;
5. வால்வு தண்டு தூக்கும் நிலை அறிகுறி மிகவும் உள்ளுணர்வு;
6. பல்வேறு பொறியியல் தேவைகளைப் பூர்த்தி செய்ய உண்மையான சூழ்நிலை அல்லது பயனர் தேவைகளுக்கு ஏற்ப பாகங்கள், ஃபிளேன்ஜ் மற்றும் பட் வெல்டிங் எண் அளவை நியாயமான முறையில் தேர்ந்தெடுக்கலாம்.

அம்சங்கள்:
1. இரட்டை சீல் வடிவமைப்பு ஒரு பெல்லோஸ் + வால்வு ஸ்டெம் பேக்கிங் ஆகும். பெல்லோஸ் தோல்வியடைந்தால், வால்வு ஸ்டெம் பேக்கிங் கசிவைத் தவிர்க்கும்;
2. திரவ இழப்பு மற்றும் குறைந்த ஆற்றல் இழப்பு இல்லை;
3. நீண்ட சேவை வாழ்க்கை, இது பராமரிப்பு எண்ணிக்கையை குறைக்க உதவுகிறது;
4. கேஸ் மீடியம் வால்வு இருக்கை PTFE மென்மையான சீல் செய்யும் பொருளை ஏற்றுக்கொள்கிறது, இது பெல்லோஸ் கேட் வால்வின் சீல் செய்வதை மேம்படுத்த உதவுகிறது;
5. வால்வு இருக்கை ஒரு கூம்பு வடிவ கடின முத்திரையை ஏற்றுக்கொள்கிறது, இது அதிக வெப்பநிலையை எதிர்க்கும் மற்றும் நல்ல காற்று புகாத தன்மை கொண்டது;
