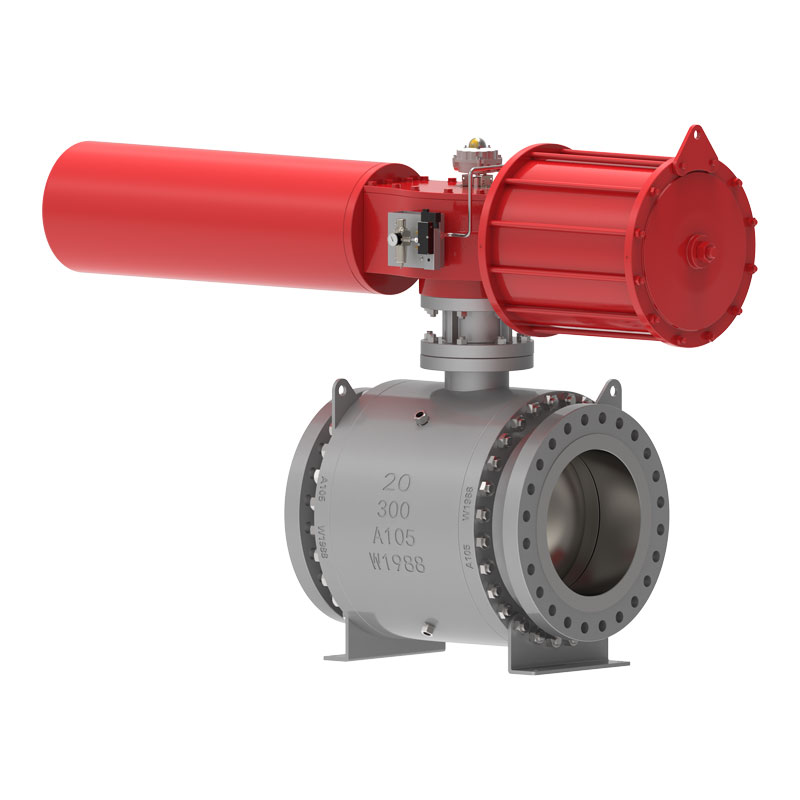

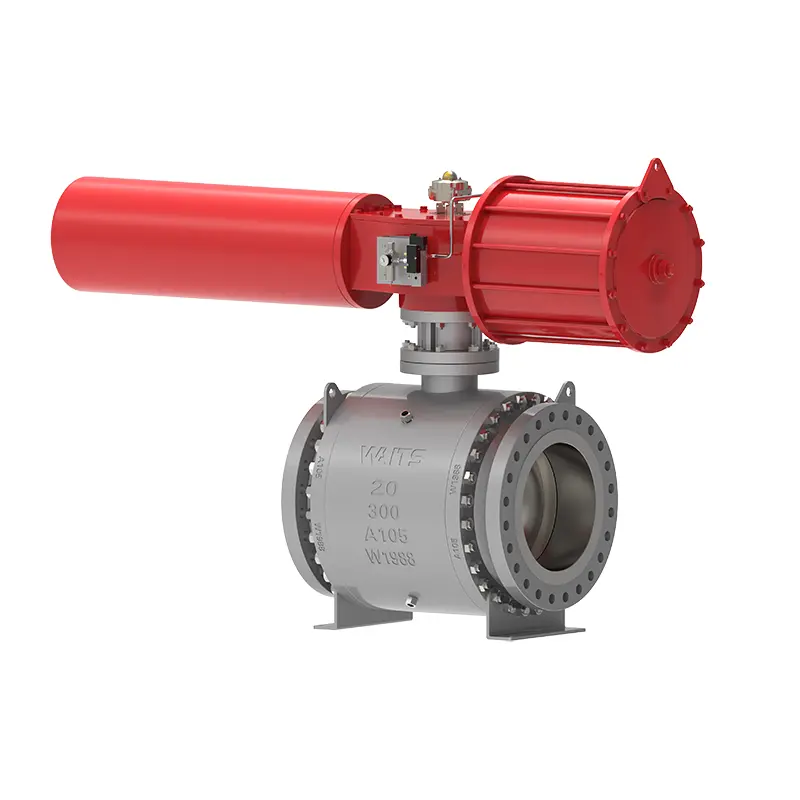

ட்ரன்னியன் பந்து வால்வு

வெயிட்ஸ் வால்வு, அதன் முழுமையான உற்பத்தி வரியுடன், உங்களுக்கு ட்ரன்னியன் பந்து வால்வு தயாரிப்புகளை வழங்க முடியும். வால்வு வடிவமைப்பு மற்றும் உற்பத்தியில் எங்களுக்கு வளமான அனுபவம் உள்ளது, தயாரிப்பு தரம் மற்றும் தொடர்புடைய சேவைகள், முன்னுரிமை தயாரிப்பு விலைகள் மற்றும் சரியான நேரத்தில் வழங்கல் ஆகியவற்றை வலியுறுத்துகிறது. நாங்கள் வெவ்வேறு பயன்பாடுகளை முழுமையாகக் கருதுகிறோம் மற்றும் API6D/ ISO17292/ BS5351 போன்ற பல்வேறு உற்பத்தித் தரங்களை ஏற்றுக்கொள்கிறோம்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

ட்ரன்னியன் பந்து வால்வு ஒரு எஃகு பந்து வால்வு ஆகும், இது செயல்திறன் மற்றும் பயன்பாட்டில் ஒட்டுமொத்த வாழ்க்கை ஆகியவற்றை முழுமையாகக் கருத்தில் கொண்டு வடிவமைக்கப்பட்டு தயாரிக்கப்படுகிறது. வால்வு உடல் உயர்தர பொருட்களால் போலியானது, பந்து நிறுவப்பட்டுள்ளது, மற்றும் நடுத்தர விளிம்பு மற்றும் கழுத்து உருட்டப்படுகிறது. வால்வு இருக்கை அப்ஸ்ட்ரீம் மற்றும் கீழ்நிலை ஒற்றை பிஸ்டன் விளைவுகள், டிபிபி செயல்பாடு. அதே நேரத்தில், வால்வு இருக்கைக்கும் பந்துக்கும் இடையில் முத்திரைக்கு மூன்று கட்டமைப்புகள் உள்ளன:

1. பாரம்பரிய மென்மையான முத்திரை அமைப்பு;

2. முக்கோண வளைய முத்திரை அமைப்பு;

3. கடினமான முத்திரை அமைப்பு.

செயல்படுத்தல் தரநிலைகள்

வடிவமைப்பு தரநிலை	ஏபிஐ 6 டி, ஏபிஐ 608, ஐஎஸ்ஓ 17292, கோஸ்ட்
விளிம்பு தரநிலைகள்	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
இறுதி இணைப்பு	RF, RTJ, BW, போன்றவை
ஆய்வு மற்றும் சோதனை	ஏபிஐ 598, ஏபிஐ 6 டி, பிஎஸ் 12569
நேருக்கு நேர்	ASME B16.10, EN 558, BS 12982, ISO 5752
அழுத்தம் மற்றும் வெப்பநிலை அளவுகள்	ASME B16.34
தீ பாதுகாப்பானது	தீ 6fa, தீ 607
குறைந்த உமிழ்வு	ஐஎஸ்ஓ 15848, ஏபிஐ 622
அரிப்பு எதிர்ப்பு வடிவமைப்பு	NACE MR 0103, NACE MR 0175

பயன்பாடு

அளவு	2 "-32", DN50-DN800
அழுத்தம் மதிப்பீடு	வகுப்பு 150-2500, PN10-PN420
இயக்க வெப்பநிலை	மென்மையான இருக்கை: -29 ~ 200 ℃, உலோக இருக்கை: -29 ~ 450. C.
பயன்பாட்டு வரம்பு	குழாய் நீர், கழிவுநீர், கட்டுமானம், பெட்ரோலியம், ரசாயனத் தொழில், உணவு, மருந்து, ஜவுளி, மின்சாரம், கப்பல் கட்டுதல், உலோகம், ஆற்றல் அமைப்பு போன்றவை.
ஆபரேட்டர்	நெம்புகோல், கியர், மின்சார, நியூமேடிக் போன்றவை.
உடல் பொருள்	கார்பன் ஸ்டீல், எஃகு, டூப்ளக்ஸ் எஃகு, அலாய் ஸ்டீல், மோனல், அல் வெண்கலம் போன்றவை.
பந்து	கோளம்: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI60
வால்வு இருக்கை ஆதரவு வளையம்	இருக்கை ஆதரவு வளையம் ： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI55
வால்வு இருக்கை செருகும்	PTFE, RPTFE, NYLON, DEVLON, PEEK
வால்வு தண்டு	A182 F6A, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

செயல்திறன் அம்சங்கள்

1. முறையற்ற செயல்பாடு காரணமாக வால்வு தண்டு வால்வு உடலில் இருந்து வெளியேற்றப்படுவதைத் தடுக்க வால்வு தண்டு வடிவமைக்கப்பட்டுள்ளது.
2. ட்ரன்னியன் பந்து வால்வில் தீயணைப்பு மற்றும் நிலையான எதிர்ப்பு சாதனம் உள்ளது.
3. அவசர சீல் கிரீஸ் ஊசி துறைமுகங்கள் வால்வு இருக்கை முத்திரை மற்றும் வால்வு தண்டு முத்திரையில் வடிவமைக்கப்பட்டுள்ளன. சாதாரண சீல் சீல் கிரீஸை நம்பவில்லை. சீல் செய்யும் மேற்பரப்பு சேதமடைந்து கசிவை ஏற்படுத்தும் போது, அவசரகால பழுதுபார்ப்புக்கு சீல் கிரீஸ் செலுத்தப்படலாம். ஒவ்வொரு கிரீஸ் ஊசி துறைமுகமும் கிரீஸ் ஊசி வால்வு மற்றும் உட்பொதிக்கப்பட்ட ஒரு வழி வால்வு ஆகியவற்றைக் கொண்டுள்ளது.
4. வால்வு உடலின் மிகக் குறைந்த நிலையில் ஒரு வடிகால் வால்வு நிறுவப்பட்டுள்ளது, வால்வு குழியை வெளியேற்றவும் வடிகட்டவும்; வால்வு உடலின் மேல் பகுதியில் ஒரு வென்ட் வால்வு ஆன்லைனில் வால்வு குழியை வெளியேற்றவும் சுத்தம் செய்யவும் நிறுவப்பட்டுள்ளது. வடிகால் வால்வு மற்றும் வென்ட் வால்வு ஆகியவை பாதுகாப்பு, நம்பகத்தன்மை மற்றும் வசதியை உறுதிப்படுத்த தனிமைப்படுத்தும் வால்வுகள் அல்லது சிறப்பு வெளியேற்ற மூட்டுகளாக இருக்கலாம்.
5. இது கைப்பிடிகள், புழு கியர்கள், மின்சார, நியூமேடிக், எரிவாயு-திரவ இணைப்பு, எலக்ட்ரோ-ஹைட்ராலிக் இணைப்பு போன்ற பல்வேறு டிரைவ் சாதனங்களுடன் பொருந்தக்கூடிய இணைப்பு தட்டு பொருத்தப்பட்டுள்ளது.
6. வெல்டட் முனைகளைக் கொண்ட வால்வு என்பது பயனரின் பைப்லைன் பொருள் தரத்தின் படி வால்வு இறுதி பொருள் (மாற்றம் பிரிவு) சரிசெய்ய முடியும், இது பொருள் வலிமையின் தகவமைப்பு மற்றும் வெல்டிபிலிட்டியை உறுதிப்படுத்துகிறது. இரு முனைகளிலும் ஸ்லீவ்ஸ் கொண்ட வால்வுகளுக்கு, ஸ்லீவ்ஸின் நீளம் ஆன்-சைட் வெல்டிங் செயல்பாடுகள் சீல் செய்யும் பொருட்களை பாதிக்காது என்பதை உறுதிப்படுத்த முடியும்.
7. புதைக்கப்பட்ட வடிவமைப்பு. புதைக்கப்பட்ட வால்வுகளுக்கு, நிலத்தடி செயல்பாடுகளை எளிதாக்குவதற்கான திட்டத்தின் தேவைகளுக்கு ஏற்ப வால்வு தண்டு நீட்டிக்கப்படுகிறது, மேலும் அதனுடன் தொடர்புடைய கிரீஸ் ஊசி, கழிவுநீர் வெளியேற்றம் மற்றும் வென்டிங் சாதனங்கள் குழாயிலிருந்து தரையில் நீட்டிக்கப்படுகின்றன. புதைக்கப்பட்ட மற்றும் உயர்த்தப்பட்ட வால்வின் உயரம் வாடிக்கையாளரால் வழங்கப்படுகிறது.

Trunnion Ball Valve
