தயாரிப்பு விளக்கம்

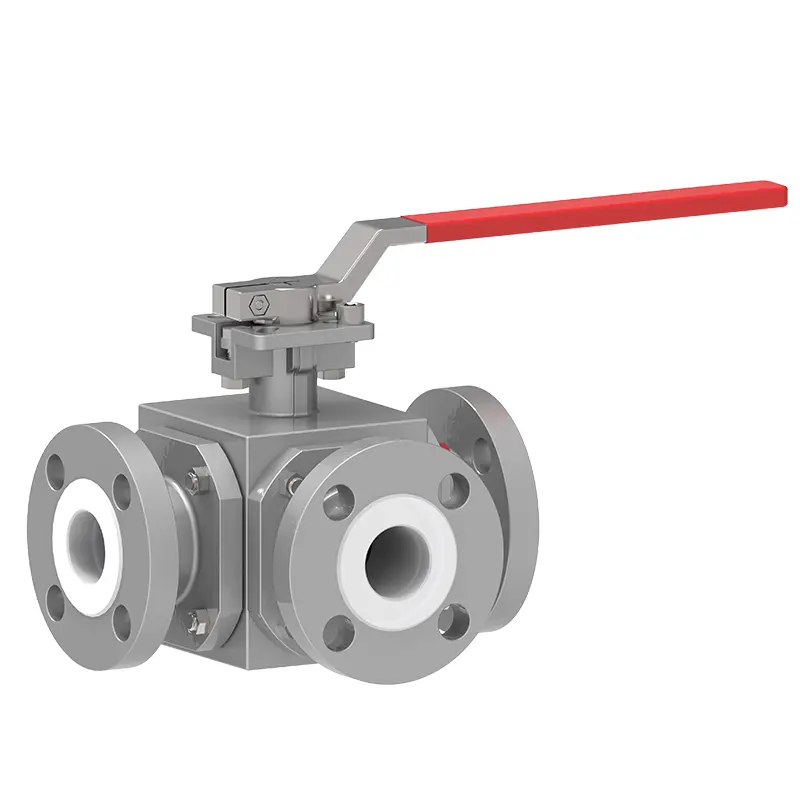

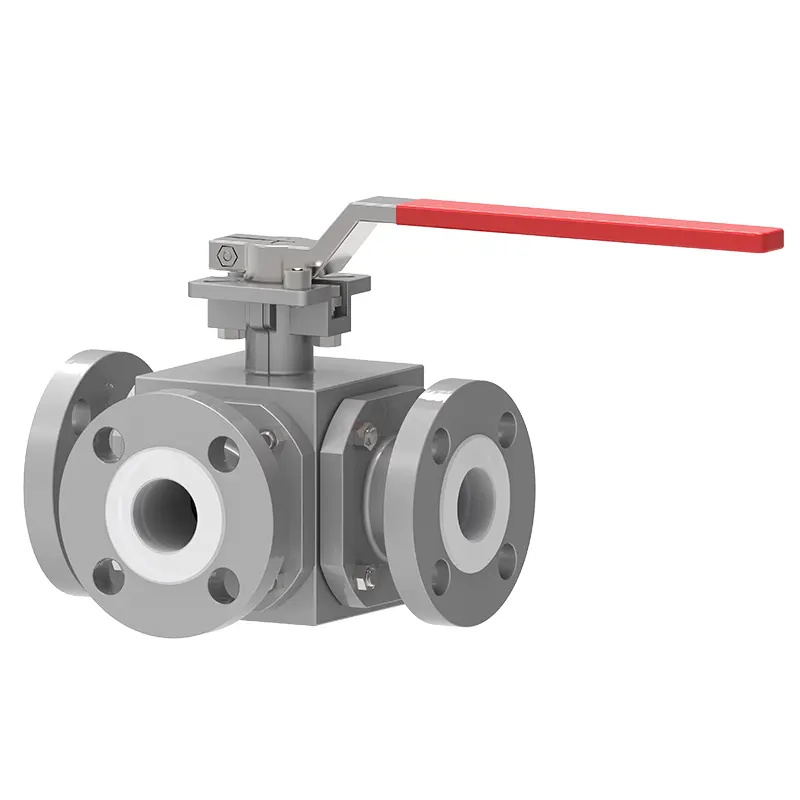

Waits Valve உயர்தர PTFE லைன்ட் த்ரீ-வே பால் வால்வு ஒரு மல்டிஃபங்க்ஸ்னல் த்ரீ-வே வடிவமைப்பு மற்றும் அரிப்பை எதிர்க்கும் PTFE லைனிங்கை ஏற்றுக்கொள்கிறது. எங்கள் துல்லியமான வடிவமைப்பு மூலம், இந்த வால்வு உடல் பெரும்பாலும் துல்லியமான திரவக் கட்டுப்பாட்டைக் கொண்டுள்ளது! லோகோ வேலைப்பாடு மற்றும் பேக்கேஜிங் தனிப்பயனாக்கம் போன்ற அடிப்படை தனிப்பயனாக்கப்பட்ட சேவைகளை Waits Valve ஆதரிக்கிறது. உங்களுக்கு இந்த சேவைகள் தேவைப்பட்டால், தயவுசெய்து எங்களை தொடர்பு கொள்ளவும்!

காத்திருப்பு வால்வு PTFE லைன்ட் த்ரீ-வே பால் வால்வு "அரிப்பை-எதிர்ப்பு லைனிங் + நெகிழ்வான மூன்று வழி அமைப்பு" ஆகியவற்றின் நன்மைகளைக் கொண்டுள்ளது, இது மிகவும் அரிக்கும் சூழல்களில் பல குழாய் திரவக் கட்டுப்பாட்டின் சிக்கலைத் தீர்க்கும் மற்றும் ஓட்ட திசைகளை அடிக்கடி மாற்ற வேண்டிய சிக்கலான அமைப்புகளில் தனித்து நிற்கும். அதிக தூய்மை, வெப்பநிலை எதிர்ப்பு மற்றும் அழுத்தம் எதிர்ப்பு போன்ற பல்வேறு தேவைகளை பூர்த்தி செய்யும் போது பாரம்பரிய அரிப்பை எதிர்க்கும் அலாய் வால்வுகளுக்கு செலவு குறைந்த மாற்றீட்டை வழங்குவதில் அதன் முக்கிய மதிப்பு உள்ளது. தேர்ந்தெடுக்கும்போது, மீடியா பண்புகள், ஓட்டம் திசை தேவைகள் மற்றும் இயக்க அளவுருக்கள் போன்ற காரணிகளை விரிவாகக் கருத்தில் கொள்வது அவசியம், மேலும் லைனிங் பொருட்கள், சீல் வகைகள் மற்றும் இயக்க முறைகள் ஆகியவற்றின் இணக்கத்தன்மைக்கு முன்னுரிமை கொடுங்கள், இதனால் கணினி பாதுகாப்பாகவும் நம்பகத்தன்மையுடனும் செயல்பட முடியும்.

PTFE லைன்ட் த்ரீ-வே பால் வால்வு என்பது மூன்று-வழி T-வகை பந்து வால்வு அல்லது முழு FEP PTFE PFA லைனிங் கொண்ட மூன்று-வழி L-வகை பந்து வால்வு ஆகும். FEP PTFE PFA வரிசைப்படுத்தப்பட்ட மூன்று-வழி பந்து வால்வு மிக உயர்ந்த இரசாயன நிலைத்தன்மையைக் கொண்டுள்ளது மற்றும் எந்த அதிக அரிக்கும் ஊடகத்திலும் பயன்படுத்தப்படலாம். பந்து வால்வை இரண்டு கட்டமைப்புகளாகப் பிரிக்கலாம்: இரண்டு வழி (இரு வழி) மற்றும் மூன்று வழி (மூன்று வழி), சிறிய திரவ எதிர்ப்பு, வேகமாக திறக்கும் மற்றும் மூடும் வேகம் மற்றும் எளிமையான அமைப்பு.

விவரம்:

1. PTFE லைன்ட் த்ரீ-வே பால் வால்வு FEP, PTFE அல்லது PFA லைனிங்கை ஏற்றுக்கொள்கிறது, இது மிக உயர்ந்த இரசாயன நிலைத்தன்மையைக் கொண்டுள்ளது மற்றும் "உருகிய கார உலோகங்கள் மற்றும் தனிம புளோரின்" தவிர எந்த அதிக அரிக்கும் ஊடகத்திற்கும் பயன்படுத்தப்படலாம்;

2. FEP PTFE PFA வரிசையான மூன்று-வழி பந்து வால்வு முழு அளவிலான மிதக்கும் பந்து அமைப்பை ஏற்றுக்கொள்கிறது, மேலும் வால்வு முழு அழுத்த வரம்பிலும் கசிவு இல்லாமல் மூடப்படலாம், இது குழாய் அமைப்புகளை சுத்தம் செய்வதற்கும் பராமரிப்பதற்கும் மிகவும் வசதியானது;

3. திறப்பு மற்றும் மூடும் பகுதிகளின் பந்து மற்றும் தண்டு ஒரு துண்டாக (போலியாக) போடப்படுகிறது, முழு விட்டம் கொண்ட முழு-PTFE வரிசையான PFA பந்து வால்வு தண்டு அழுத்த மாற்றங்களால் அழுத்தப்பட்ட பகுதிகளிலிருந்து வெளியேறும் சாத்தியத்தை நீக்குகிறது, அடிப்படையில் பொறியியல் பயன்பாட்டின் பாதுகாப்பை உறுதி செய்கிறது;

4. கட்டமைப்பு கச்சிதமானது மற்றும் நியாயமானது, மற்றும் FEP PTFE PFA வரிசையாக மூன்று வழி பந்து வால்வின் உள் குழி இடைவெளி சிறியது, இது நடுத்தரத்தின் தக்கவைப்பைக் குறைக்கிறது. கூடுதலாக, சிறப்பு மோல்டிங் செயல்முறை சீல் மேற்பரப்பை அடர்த்தியாக்குகிறது, மேலும் ஹெர்ரிங்போன் PTFE நிரப்பியின் கலவையானது வால்வை பூஜ்ஜிய கசிவை அடையச் செய்கிறது;

5. இரண்டு-துண்டு மற்றும் மூன்று-துண்டு கட்டமைப்புகள் பல்வேறு குழாய் அமைப்புகள் மற்றும் வேலை நிலைமைகளின் தேவைகளுக்கு ஏற்ப மாற்றியமைக்க முடியும். மூன்று துண்டு பந்து வால்வு முக்கிய வால்வு உடலை வால்வு உடலின் இரு பக்கங்களிலிருந்தும் பிரிக்க அனுமதிக்கிறது, இது விரைவான ஆன்லைன் மாற்றீடு மற்றும் பராமரிப்பை அடைய முடியும்.

6. FEP PTFE PFA வரிசையாக மூன்று வழி பந்து வால்வு செயல்பாட்டு முறை: கையேடு, வார்ம் கியர் டிரைவ், நியூமேடிக், மின்சாரம்

7. உலோக-உலோக வால்வு உடல் கூட்டு வெளிப்புற சக்திகளால் சேதத்திலிருந்து பூட்டுதல் லைனரைப் பாதுகாக்கிறது.

8. ஆன்டி-ஸ்டேடிக் கிரவுண்டிங் சாதனம் நிலையான மின்சாரம் குவிவதைத் தடுக்கிறது.

9. எளிதான செயல்பாட்டிற்கு ISO 5211 மேல் மவுண்டிங் பிளேட்.

நடைமுறைப்படுத்தல் தரநிலைகள்-PTFE வரிசையாக மூன்று வழி பந்து வால்வு
வடிவமைப்பு தரநிலைகள்	API 6D/API 608, BS5351
Flange தரநிலை	ASME B16.5/ASME B16.47-A/B /EN1092-1/2
இணைப்பு முறைகள்	RF
சோதனை மற்றும் ஏற்றுக்கொள்ளுதல்	API 598, EN12266
கட்டமைப்பு நீளம்	API6D/ASME B16.10/EN558
அழுத்தம் மற்றும் வெப்பநிலை மதிப்பீடுகள்	ASME B16.34
தீயணைப்பு சோதனை	/
குறைந்த கசிவு தரநிலைகள்	ISO 15848-1, API 622
எதிர்ப்பு அரிப்பு வடிவமைப்பு	NACE MR 0175
விண்ணப்பம்-PTFE வரிசையாக மூன்று வழி பந்து வால்வு
அளவு	NPS1″~ NPS 6″ DN25~ DN150
அழுத்தம் வரம்பு	PN16~PN40 (1.6~4.0MPa)
வெப்பநிலை வரம்பு	PTFE-20°C~+180°C
பயன்பாட்டு வரம்பு	பெட்ரோ கெமிக்கல், சுத்திகரிப்பு, மின் உற்பத்தி நிலையங்கள், எஃகு, குறைக்கடத்திகள், ஆப்டோ எலக்ட்ரானிக்ஸ், எலக்ட்ரானிக்ஸ், ரசாயனம் மற்றும் உயிர்வேதியியல் தொழில்நுட்பம், உணவு, காகிதம் தயாரித்தல், பூச்சுகள், நீர் சுத்திகரிப்பு போன்ற தொழில்களுக்கு பொருந்தும்.
டிரைவ் பயன்முறை	ஹைட்ராலிக், நியூமேடிக், எலக்ட்ரிக், மேனுவல் மற்றும் வார்ம் கியர் டிரான்ஸ்மிஷன்.
வால்வு உடல்/வால்வு கவர்	மோசடிகள்: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, PTFE-வரிசை வார்ப்புகள்: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2, PTFE-வரிசை
சீல் மேற்பரப்பு	PTFE
வால்வு தண்டு	A182-F6a-F304-F316-F51 17-4PH/XM-19 ...
பந்து	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, PTFE-வரிசை
நிரப்பி	அஸ்பெஸ்டாஸ் கிராஃபைட், நெகிழ்வான கிராஃபைட், பாலிடெட்ராபுளோரோஎத்திலீன், இரும்பு அடிப்படையிலான அலாய்

தயாரிப்பு அம்சங்கள்

1.விதிவிலக்கான அரிப்பு எதிர்ப்பு

ஃப்ளோரோபிளாஸ்டிக் லைனிங் வலுவான அமிலங்களுடன் (எ.கா., சல்பூரிக் அமிலம், ஹைட்ரோகுளோரிக் அமிலம்), வலுவான காரங்கள் (எ.கா., சோடியம் ஹைட்ராக்சைடு), வலுவான ஆக்ஸிஜனேற்றிகள் (எ.கா., அக்வா ரெஜியா) அல்லது ஆர்கானிக் கரைப்பான்களுடன் வினைபுரிவதில்லை, பாரம்பரிய உலோக வால்வுகளின் அரிப்பு சிக்கலைத் தீர்க்கிறது.

2.Flexible Flow Control

எல் வகை மூன்று-வழி பந்து வால்வு: திசை மாறுவதற்கு இரண்டு செங்குத்து குழாய்களை (எ.கா., A→B அல்லது A→C) மட்டுமே இணைக்கிறது, ஒரே நேரத்தில் மூன்று சேனல்களை நடத்த முடியாது.

T-வகை மூன்று-வழி பந்து வால்வு: ஒரே நேரத்தில் மூன்று சேனல்களை நடத்தலாம் (எ.கா., A→B+C அல்லது A+B→C) திரவ திசைதிருப்பல் அல்லது கலவையை அடைய, பல திசை மாறுதல் தேவைப்படும் சிக்கலான குழாய் அமைப்புகளுக்கு ஏற்றது.

3.உயர் சீலிங் செயல்திறன் மற்றும் குறைந்த ஓட்ட எதிர்ப்பு

அரிக்கும் ஊடகத்தின் கசிவைத் தடுக்க, பந்து ஃப்ளோரோபிளாஸ்டிக் இருக்கையுடன் இறுக்கமாக பொருந்துகிறது.

குறைந்த ஓட்டம் எதிர்ப்பு குணகம் (உயர் Cv மதிப்பு) கொண்ட சேனல் வடிவமைப்பு மூலம் நேராக, அதிக ஓட்ட விகிதம் அல்லது துகள் ஊடகத்திற்கு ஏற்றது (குறிப்பு: லைனிங் உடைகள் எதிர்ப்பைக் கருத்தில் கொள்ள வேண்டும்).
