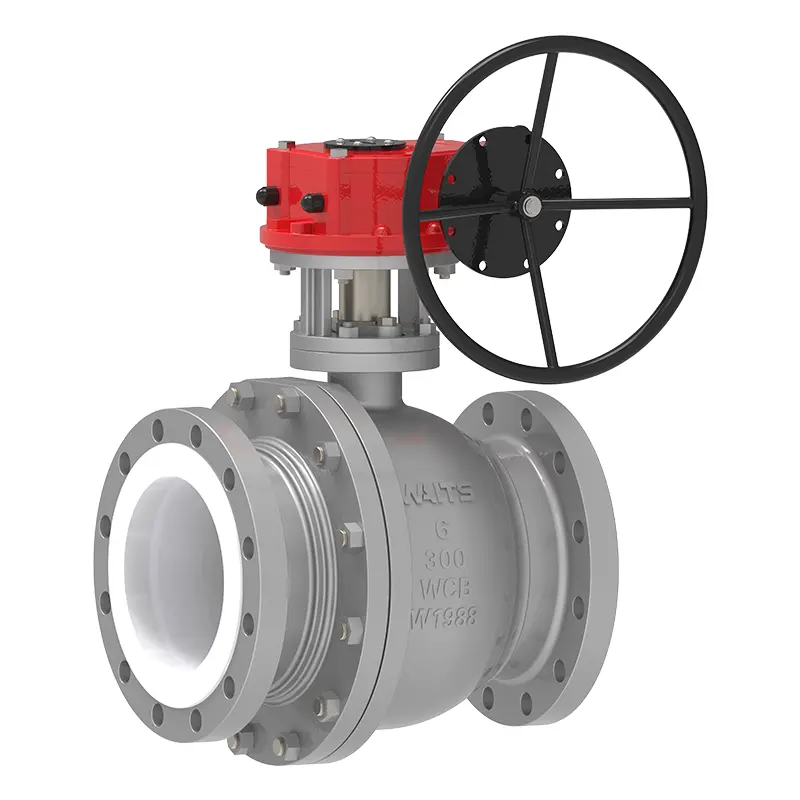

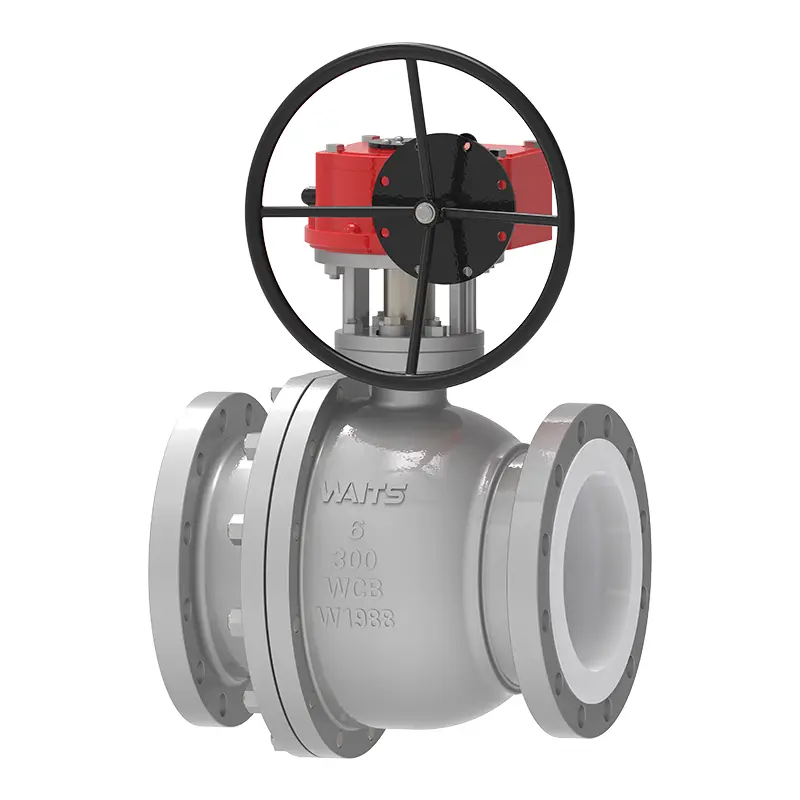

கியர் PTFE வரிசையாக பந்து வால்வு

Waits Valve என்பது சீனாவில் ஒரு தொழில்முறை கியர் PTFE லைன்ட் பால் வால்வு சப்ளையர். எங்கள் தயாரிப்பு திடமான கியர் டிரான்ஸ்மிஷன் துல்லியம் உள்ளது, PTFE லைனிங் அரிப்பை எதிர்க்கும், கட்டமைப்பு நீடித்தது, மற்றும் சீல் மிகவும் நன்றாக உள்ளது, இது கடுமையான தொழில்துறை சூழல்களில் திறமையான ஓட்டக் கட்டுப்பாட்டை அடைய முடியும்! Waits Valve இன் பெரிய அளவிலான கொள்முதல் மூலப்பொருட்களின் விலையை குறைக்கிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

Waits Valve உயர்தர கியர் PTFE லைன்ட் பால் வால்வு என்பது கியர் பொறிமுறையால் இயக்கப்படும் வால்வு ஆகும். கியர் டிரான்ஸ்மிஷன் வேகம் குறைதல் மற்றும் முறுக்கு பெருக்கத்தை அடைய முடியும், மேலும் ஹேண்ட்வீல் அல்லது ஆக்சுவேட்டர் மூலம் எளிதாக இயக்க முடியும். கையேடு பந்து வால்வுகளுடன் ஒப்பிடும்போது அதிக மனித சக்தியைச் சேமிக்கும் மற்றும் ரிமோட் கண்ட்ரோலை எளிதாக்கும் பெரிய அளவிலான அல்லது உயர் அழுத்த நிகழ்வுகளுக்கு இது மிகவும் பொருத்தமானது. பந்து மற்றும் வால்வு இருக்கை பொதுவாக உலோகம் அல்லது உலோகம் அல்லாத பொருட்கள் (PTFE, உலோக கடின முத்திரை போன்றவை), நம்பகமான சீல், குறைந்த ஓட்டம் எதிர்ப்பு மற்றும் வேகமாக திறப்பு/மூடுதல் ஆகியவற்றுடன் சீல் செய்யப்படுகின்றன. இது இரசாயன, மருந்து, உணவு மற்றும் சுற்றுச்சூழல் பாதுகாப்பு போன்ற தொழில்களில் பரவலாகப் பயன்படுத்தப்படுகிறது.

கியர் PTFE லைன்ட் பால் வால்வு அழுத்தம் குறைதல் மற்றும் திரவக் கொந்தளிப்பைக் குறைக்கும் அதே வேளையில் நேர்மறை மூடுதலை அடைவதற்கு நேராக-வழியாக ஓட்டச் சேனலைக் கொண்டுள்ளது. பந்து தண்டிலிருந்து சுயாதீனமாக இருப்பதால், மூடிய நிலையில் வால்வு அச்சில் சுதந்திரமாக நகர முடியும், ஆனால் தண்டுடன் தொடர்புடையதாக சுழற்ற முடியாது. மூடிய நிலையில் பந்தின் மீது வரி அழுத்தம் செலுத்தப்படும் போது, கீழ்நிலை இருக்கையுடன் தொடர்பைப் பராமரிக்க பந்து சிறிது கீழ்நோக்கி நகர்கிறது, இதனால் முதன்மை முத்திரையை அடைகிறது.

வரிசையான பந்து வால்வுகள் வழக்கமாக ஓட்டம் திசையைப் பொருட்படுத்தாமல் நிறுவப்படுகின்றன மற்றும் அவற்றின் ISO மவுண்டிங் பேட்கள் காரணமாக தானியங்கு உற்பத்திக்கு மிகவும் பொருத்தமானது.

அம்சங்கள்:

1. குறைந்த உமிழ்வு தண்டு முத்திரை

முன் சுருக்கப்பட்ட திடமான PTFE பேக்கிங் மோதிரங்கள் மற்றும் சரிசெய்யக்கூடிய பேக்கிங் சுரப்பி ஆகியவற்றால் குறைந்த உமிழ்வுகள் அடையப்படுகின்றன. பந்தை மூடிய நிலையில் தண்டிலிருந்து சுயாதீனமாக நகர முடியும் என்பதால், தண்டு முத்திரையில் அழுத்தத்தால் தூண்டப்பட்ட பக்கச்சுமைகள் அகற்றப்பட்டு, ஆயிரக்கணக்கான சுழற்சிகளுக்குப் பிறகும் சிறந்த தண்டு சீல் வழங்குகிறது.

2. ப்ளோஅவுட்-ப்ரூஃப் தண்டு

கியர் PTFE லைன்ட் பால் வால்வு ஒரு திறமையான தண்டு வடிவமைப்பைக் கொண்டுள்ளது, அது வெளியே வீசாது.

3. நிலையான எதிர்ப்பு சாதனம்

தண்டுக்கும் உடலுக்கும் இடையே உள்ள ஆன்டி-ஸ்டாடிக் இணைப்பு நீரூற்றுகளால் அடையப்படுகிறது.

4. சுய ஈடுசெய்யும் வால்வு இருக்கை

வால்வு இருக்கை அதிக அல்லது குறைந்த அழுத்தத்தைப் பொருட்படுத்தாமல், குறைந்தபட்ச இயக்க முறுக்குடன் எப்போதும் நம்பகமான சீல் செய்ய வடிவமைக்கப்பட்டுள்ளது.

5. புறணி

தூய PFA லைனிங், வால்வுக்குள் நங்கூரமிட்டு, வெற்றிட பயன்பாடுகளுக்கு ஏற்றது.

நடைமுறைப்படுத்தல் தரநிலைகள்-கியர் PTFE லைன்ட் பால் வால்வு
வடிவமைப்பு தரநிலைகள்	API 6D/API 608, BS5351
Flange தரநிலை	ASME B16.5/ASME B16.47-A/B /EN1092-1/2
இணைப்பு முறைகள்	RF
சோதனை மற்றும் ஏற்றுக்கொள்ளுதல்	API 598, EN12266
கட்டமைப்பு நீளம்	API6D/ASME B16.10/EN558
அழுத்தம் மற்றும் வெப்பநிலை மதிப்பீடுகள்	ASME B16.34
தீயணைப்பு சோதனை	/
குறைந்த கசிவு தரநிலைகள்	ISO 15848-1, API 622
எதிர்ப்பு அரிப்பு வடிவமைப்பு	NACE MR 0175
பயன்பாடு-கியர் PTFE லைன்ட் பால் வால்வு
அளவு	NPS 2″~ NPS 12″ DN50~ DN300
அழுத்தம் வரம்பு	PN16~PN40 (1.6~4.0MPa)
வெப்பநிலை வரம்பு	PTFE-20°C~+180°C
பயன்பாட்டு வரம்பு	அமிலம் மற்றும் காரம் கரைசல் போக்குவரத்து, இரசாயன உலை கட்டுப்பாடு, கழிவுநீர்/கழிவுநீர் சுத்திகரிப்பு, மருந்து, கடல்நீர் போன்றவை.
டிரைவ் பயன்முறை	புழு
வால்வு உடல்/வால்வு கவர்	மோசடிகள்: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, PTFE-வரிசை வார்ப்புகள்: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2, PTFE-வரிசை
சீல் மேற்பரப்பு	PTFE
வால்வு தண்டு	A182-F6a-F304-F316-F51 17-4PH/XM-19 ...
பந்து	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, PTFE-வரிசை
நிரப்பி	அஸ்பெஸ்டாஸ் கிராஃபைட், நெகிழ்வான கிராஃபைட், பாலிடெட்ராபுளோரோஎத்திலீன், இரும்பு அடிப்படையிலான அலாய்

தயாரிப்பு பராமரிப்பு குறிப்புகள்

1.புழு கியரை வழக்கமாக உயவூட்டவும் (லித்தியம் அடிப்படையிலான கிரீஸைப் பயன்படுத்தவும்) உலர் அரைப்பதைத் தடுக்கவும் மற்றும் அணியவும்.

2.செயல்பாட்டின் போது ஹேண்ட்வீலை மெதுவாக சுழற்றுங்கள், பரிமாற்றக் கூறுகளை சேதப்படுத்தும் தாக்க சுமைகளைத் தவிர்க்கவும்.

3.அதிக வெப்பநிலை மற்றும் அதிக அழுத்தம் செயல்பாடு தடைசெய்யப்பட்டுள்ளது (உயர் வெப்பநிலையில் ஃப்ளோரோபிளாஸ்டிக் சிதைவுக்கு வாய்ப்புள்ளது).

4. பணிநிறுத்தம் பராமரிப்பின் போது சேதம் (குமிழ்கள் அல்லது விரிசல் போன்றவை) லைனிங் பரிசோதித்து, உடனடியாக அதை மாற்றவும்.

தயாரிப்பு நன்மைகள்

1. தொழிலாளர் சேமிப்பு மற்றும் திறமையான

கியர் வேகத்தை குறைக்கிறது மற்றும் முறுக்கு அதிகரிக்கிறது, பெரிய விட்டம் வால்வுகளுக்கான இயக்க சக்தியை கணிசமாக குறைக்கிறது.

2. துல்லியமான கட்டுப்பாடு

துல்லியமான கட்டுப்பாடு தேவைப்படும் காட்சிகளுக்கு ஏற்றவாறு, திறப்பை (எ.கா., ஓட்டம் ஒழுங்குபடுத்துதல்) நன்றாக சரிசெய்வதற்கு ஹேண்ட்வீலுக்கு பல சுழற்சிகள் தேவைப்படுகின்றன.

3. நம்பகமான கட்டமைப்பு

டிரான்ஸ்மிஷன் கூறுகள் உலோகப் பொருட்களால் (செப்பு அலாய் கியர்கள் மற்றும் துருப்பிடிக்காத எஃகு தண்டுகள் போன்றவை) தயாரிக்கப்படுகின்றன, அவை உடைகள் எதிர்ப்பு மற்றும் நீண்ட சேவை வாழ்க்கை கொண்டவை.
