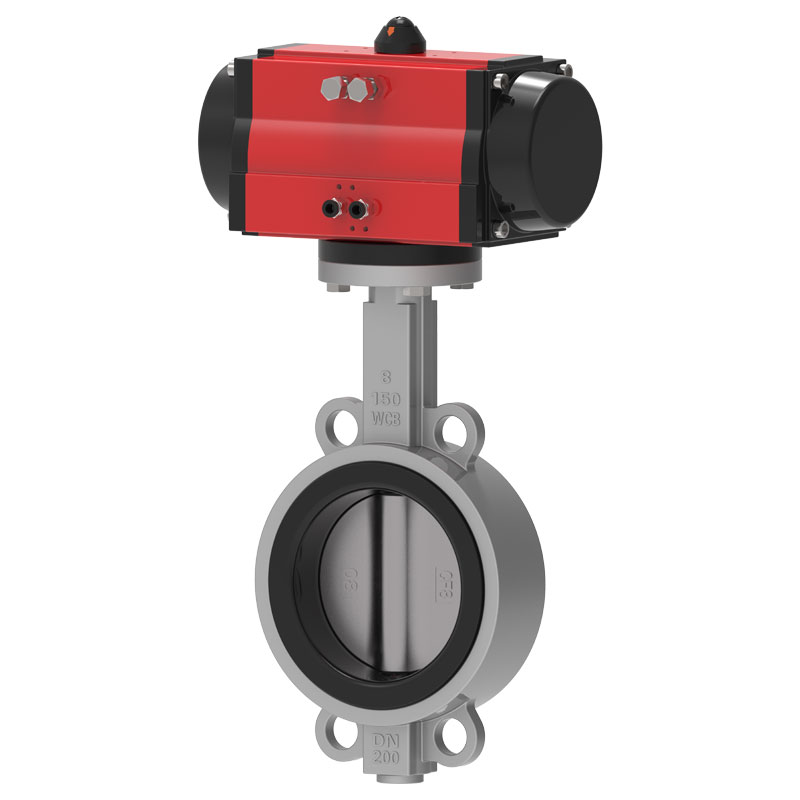

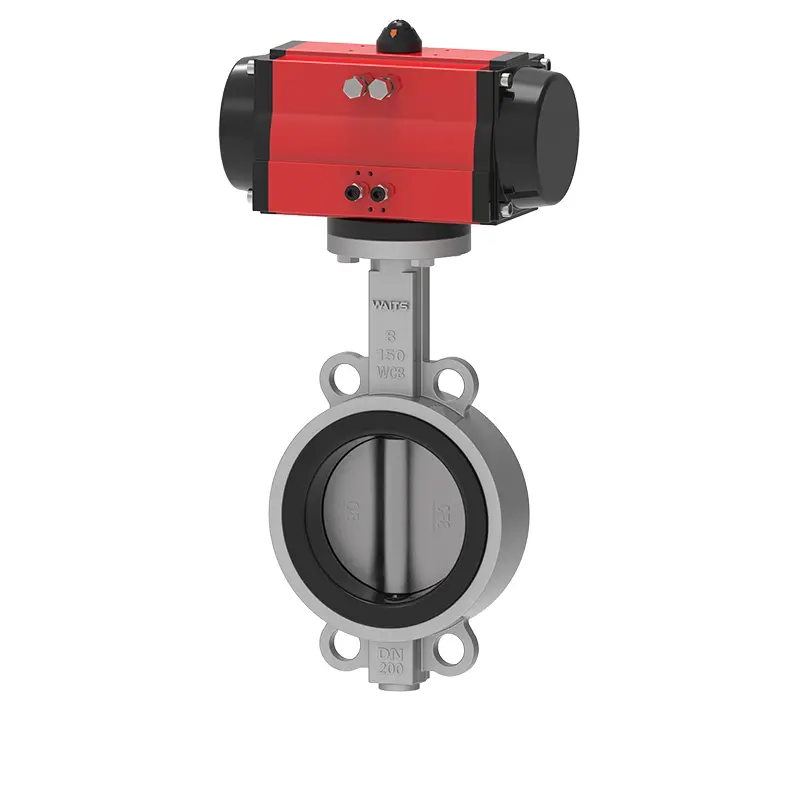

நியூமேடிக் வேஃபர் சாஃப்ட் சீட்டட் பட்டர்ஃபிளை வால்வு

நியூமேடிக் வால்வுகளை தயாரிப்பதில் வெயிட்ஸ் மிகவும் அனுபவம் வாய்ந்தவர், மேலும் நியூமேடிக் வேஃபர் சாஃப்ட் சீட் பட்டாம்பூச்சி வால்வு அதன் தயாரிப்புகளில் ஒன்றாகும். நாங்கள் எங்கள் சொந்த தொழில்முறை குழுவிற்கு பயிற்சி அளித்துள்ளோம் மற்றும் டியான்ஜின் மற்றும் வென்ஜோவில் நிலையான விநியோகம் மற்றும் போட்டி விலைகளுடன் உற்பத்தி தளங்களைக் கொண்டுள்ளோம். இந்த நியூமேடிக் பட்டாம்பூச்சி வால்வு பொருள் பாதுகாப்பானது மற்றும் சுற்றுச்சூழலுக்கு உகந்தது, மேலும் உணவு தொடர்பான தொழில்களிலும் பயன்படுத்தலாம்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

வெயிட்ஸ் வால்வின் நியூமேடிக் வேஃபர் சாஃப்ட் சீட் பட்டாம்பூச்சி வால்வு செயல்திறன் அம்சத்திலிருந்து வடிவமைப்பில் மாற்றங்களைச் செய்துள்ளது. கவனமாக வடிவமைப்பு, ஆராய்ச்சி மற்றும் மேம்பாடு மற்றும் உற்பத்தி மூலம், உலகளாவிய சந்தையில் வாடிக்கையாளர்களுக்கு சிறந்த தயாரிப்புகள் மற்றும் பயன்பாட்டு அனுபவத்தை வழங்குகிறது.

1. அதிக மீள் வால்வு இருக்கை ரப்பரைப் பயன்படுத்தவும்

EPDM வால்வு இருக்கையின் ரப்பர் உள்ளடக்கம் 50% ஆகும், மேலும் சீல் செய்யும் செயல்திறனின் ஸ்திரத்தன்மை மற்றும் கசிவு இல்லை என்பதை உறுதிப்படுத்த 10,000 க்கும் மேற்பட்ட திறப்பு மற்றும் மூடும் சோதனைகளை நாங்கள் உருவகப்படுத்துகிறோம்.

இந்த வால்வின் முக்கிய தொடர்புடைய பண்புகள் பின்வருமாறு: ஷோர் A கடினத்தன்மை/டிகிரி 72±3, 200% இழுவிசை அழுத்தம்/Mpa≥6, இழுவிசை வலிமை Mpa≥15, இடைவேளையின் போது நீட்டிப்பு/%≥350, இடைவேளையின் போது நிரந்தர சிதைவு/%≦ 10, கண்ணீர் வலிமை/KN.m-1≥35, சுருக்க நிரந்தர சிதைவு (70℃*22h, சுருக்க விகிதம் 25%)/%≦20.

கூடுதலாக, வால்வு இருக்கை ஒரு பரந்த விளிம்பில் வடிவமைக்கப்பட்டுள்ளது. குறுகிய விளிம்பு வால்வு இருக்கையுடன் ஒப்பிடும்போது, பரந்த விளிம்பு வால்வு இருக்கை பைப்லைன் விளிம்புடன் பரந்த தொடர்பு மேற்பரப்பைக் கொண்டுள்ளது, மேலும் விட்டம் கிட்டத்தட்ட 20 மிமீ அடையலாம், இது சிறந்த சீல் செயல்திறனைக் கொண்டுள்ளது.

2. பட்டாம்பூச்சி தட்டு மற்றும் வால்வு தண்டு ஊசிகள் இல்லாமல் இணைக்கப்பட்டுள்ளது, இது ஊசிகளின் நிறுவல் காரணமாக கசிவு மற்றும் அரிப்பை ஏற்படுத்தாது. கூடுதலாக, வால்வு தண்டு பிரித்தெடுக்கும் முறை மிகவும் எளிமையானது, இது வால்வு இருக்கையை மாற்றுவதை எளிதாக்குகிறது.

3. வால்வு உடலில் ஒரு எதிர்ப்பு சிதறல் சாதனம் பொருத்தப்பட்டுள்ளது, இது குழாயில் பயன்படுத்த பாதுகாப்பானது.

நடைமுறைப்படுத்தல் தரநிலைகள்

வடிவமைப்பு தரநிலை	EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155
இறுதி தரநிலை	நடைமுறைப்படுத்தல் தரநிலைகள் ANSI B16.1 CL. 125LB மற்றும் B16.5 CL. 150எல்பி DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 மற்றும் PN16 AS 2129 அட்டவணை D மற்றும் E BS 10 அட்டவணை D மற்றும் E MSS SP44 CL. 150எல்பி AWWA C207 150LB ISO 2531 PN6, PN10 மற்றும் PN16 ISO 7005 PN6, PN10 மற்றும் PN16
ஆய்வு & சோதனை	API 598 ISO 5208 EN 12266
நேருக்கு நேர்	ISO 5752,EN 558,MSS SP67 API 609 DIN3202
மேல் Flange	ISO 5211

விண்ணப்பம்

இயக்க வெப்பநிலை	-45℃~+150℃
அளவு	2"-32" DN50-DN800 34"-80"DN850-DN2000
வேலை அழுத்தம் / CWP	16BAR 10BAR
ஷெல்	24BAR 15BAR
முத்திரை	18BAR 10BAR
காற்று சோதனை	6BAR 6BAR
செயல்படும் சூழல்	பேலாஸ்ட் மற்றும் பில்ஜ் அமைப்பு இரசாயன செயலாக்கம் உப்பு நீக்கும் ஆலைகள், துளையிடும் கருவிகள், குடிநீர் உலர் தூள், உணவு மற்றும் பானம், எரிவாயு ஆலைகள் HAVC சுரங்க தொழில், காகித தொழில், மணல் கையாளுதல், கடல் நீர், சர்க்கரை தொழில் தெர்மோ தொழில்நுட்ப நீர் சுத்திகரிப்பு கழிவு நீர்
ஓட்டும் முறை	கை லீவர் வார்ம் கியர் எலக்ட்ரிக் நியூமேடிக்
உடல்	காஸ்ட் அயர்ன் டக்டைல் இரும்பு கார்பன் ஸ்டீல் துருப்பிடிக்காத எஃகு AL-வெண்கலம்
டிஸ்க்	காஸ்ட் அயர்ன் டக்டைல் இரும்பு கார்பன் ஸ்டீல் துருப்பிடிக்காத எஃகு AL-வெண்கலம்
STEM	2CR13 F304 F316 F51 F53 Monel K500
இருக்கை	BUNA NBR EPDM VITON PTFE HEPDM நியோபிரீன் ஹைபலோன் இயற்கை ரப்பர்

செயல்திறன் அம்சங்கள்

1. நியூமேடிக் வேஃபர் சாஃப்ட் சீட்டட் பட்டாம்பூச்சி வால்வு என்பது ஒரு சிறிய, இலகுரக வால்வு ஆகும், இது பிரிப்பதற்கும் சரி செய்வதற்கும் எளிதானது.

2. வால்வு அமைப்பு வடிவமைப்பில் எளிமையானது மற்றும் ஒட்டுமொத்தமாக கச்சிதமானது. செயல்பாட்டின் போது திறப்பு மற்றும் மூடும் வேகம் 90 ஐ எட்டும்.

3. செயல்பாட்டின் போது, முறுக்கு சிறியது மற்றும் அதிக உழைப்பு சேமிப்பு.

4. வால்வின் முக்கியமான சீல் செயல்திறன் அடிப்படையில், பூஜ்ஜிய கசிவை அடைய கடுமையான வாயு சோதனைகளை நடத்துகிறோம்.

5. ஒரு தொழில்முறை உற்பத்தியாளர் என்ற முறையில், வாடிக்கையாளர்களின் தனிப்பயனாக்கப்பட்ட தேவைகளை நாங்கள் கருதுகிறோம். நியூமேடிக் வேஃபர் சாஃப்ட் சீட் பட்டாம்பூச்சி வால்வு வெவ்வேறு கூறு பொருட்களை தேர்வு செய்யலாம் மற்றும் பரந்த அளவிலான பயன்பாடுகளுடன் பல்வேறு ஊடகங்களுக்கு ஏற்றது.

6. ஓட்ட பண்புகள் நேரியல் மற்றும் சரிசெய்தல் செயல்திறன் நன்றாக இருக்கும்.

7. சோதனை மூலம், தயாரிப்பு பல்லாயிரக்கணக்கான முறை திறக்க மற்றும் மூடப்படும் மற்றும் நீண்ட சேவை வாழ்க்கை உள்ளது.
