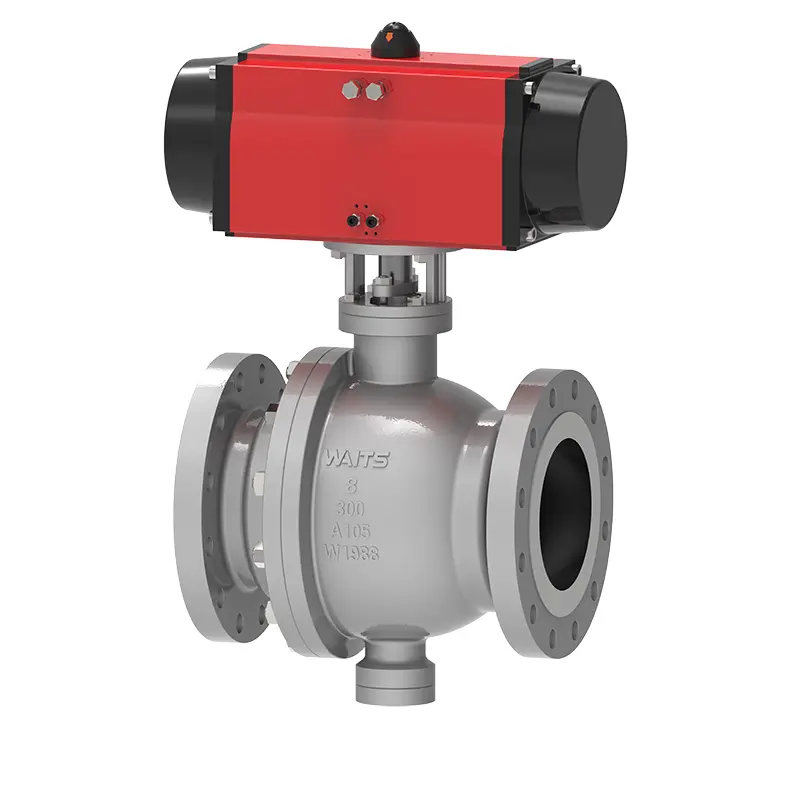

நியூமேடிக் ட்ரூனியன் பால் வால்வு

Waits என்பது ஒரு நியூமேடிக் ட்ரன்னியன் பால் வால்வு உற்பத்தியாளர் ஆகும், அதன் உலகளாவிய தலைமையகம் சீனாவில் உள்ளது. உலக சந்தையில் வாடிக்கையாளர்களுக்கு நிலையான விநியோகம் மற்றும் போட்டி விலைகளை நாங்கள் வழங்க முடியும். தயாரிப்பு தரம் மற்றும் தொடர்புடைய சேவை நிலைகளை மேலும் மேம்படுத்துவதற்கு சிறந்த தொழில் அனுபவம் மற்றும் தொழில்முறை குழு எங்களுக்கு உதவுகின்றன. API6D/ISO17292/BS5351 போன்ற பல்வேறு உற்பத்தித் தரநிலைகளை உற்பத்தியில் பயன்படுத்தலாம்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

நியூமேடிக் ட்ரன்னியன் பால் வால்வு என்பது எஃகு பந்து வால்வு ஆகும், வால்வு உடல் உயர்தர பொருட்களுடன் போலியானது, பந்து நிறுவப்பட்டுள்ளது, நடுத்தர விளிம்பு மற்றும் கழுத்து போல்ட் மூலம் இணைக்கப்பட்டுள்ளது. வால்வு இருக்கையின் அப்ஸ்ட்ரீம் மற்றும் டவுன்ஸ்ட்ரீம் ஒற்றை பிஸ்டன் விளைவுகள், DBB செயல்பாடு. அதே நேரத்தில், வால்வு இருக்கைக்கும் பந்துக்கும் இடையிலான முத்திரை மூன்று கட்டமைப்புகளைக் கொண்டுள்ளது: பாரம்பரிய மென்மையான முத்திரை அமைப்பு, முக்கோண வளைய முத்திரை அமைப்பு மற்றும் கடினமான முத்திரை அமைப்பு.

நடைமுறைப்படுத்தல் தரநிலைகள்

வடிவமைப்பு தரநிலைகள்	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Flange தரநிலைகள்	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
இணைப்பு முறைகள்	RF, RTJ, BW
சோதனை மற்றும் ஏற்றுக்கொள்ளுதல்	API598, API 6D, BS12569;
கட்டமைப்பு நீளம்	ASME B16.10, BS 558, BS12982, ISO 5752;
அழுத்தம் மற்றும் வெப்பநிலை நிலைகள்	ASME B16.34,
தீ பாதுகாப்பு தேவைகள்	API6FA API607
குறைந்த கசிவு தரநிலைகள்	ISO 15848-1, API 622
எதிர்ப்பு அரிப்பு வடிவமைப்பு	NACE MR 0103, NACE MR 0175

விண்ணப்பம்

அளவு	NPS 1” ~ 60” DN25~DN1500
அழுத்தம் வரம்பு	Class150~ 2500 PN10-PN420
வெப்பநிலை வரம்பு	；-196℃ ~ +260℃
பயன்பாட்டு வரம்பு	குழாய் நீர், கழிவுநீர், கட்டுமானம், பெட்ரோலியம், இரசாயனத் தொழில், உணவு, மருந்து, ஜவுளி, மின்சாரம், கப்பல் கட்டுதல், உலோகம், ஆற்றல் அமைப்பு போன்றவை.
டிரைவ் பயன்முறை	டர்பைன், நியூமேடிக், எலக்ட்ரிக்
வால்வு உடல்	மோசடிகள்: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, மோனல், வார்ப்புகள்: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
பந்து	கோளம்: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
வால்வு இருக்கை ஆதரவு வளையம்	இருக்கை ஆதரவு வளையம்: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
வால்வு இருக்கை செருகல்	PTFE, RPTFE, நைலான், டெவ்லான், PEEK
வால்வு தண்டு	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

செயல்திறன் அம்சங்கள்

1. வால்வு தண்டு சாத்தியமான முறையற்ற செயல்பாட்டைக் கருத்தில் கொண்டு வடிவமைக்கப்பட்டுள்ளது, எனவே வால்வு உடலில் இருந்து வால்வு தண்டு வெளியேறுவதைத் தடுக்கக்கூடிய வடிவமைப்பு ஏற்றுக்கொள்ளப்படுகிறது.

2. நியூமேடிக் ட்ரன்னியன் பந்து வால்வில் தீ தடுப்பு மற்றும் நிலையான எதிர்ப்பு சாதனங்கள் உள்ளன, இது சிறப்பு சூழ்நிலைகளில் மிகவும் நிலையானது மற்றும் பாதுகாப்பானது.

3. வால்வு இருக்கை மற்றும் வால்வு தண்டு ஆகியவற்றின் சீல் புள்ளிகளில் அவசர சீல் கிரீஸ் ஊசி துறைமுகங்கள் வழங்கப்படுகின்றன. சாதாரண சீல் நிலைமைகளின் கீழ், சீல் செய்யும் கிரீஸ் நம்பியிருக்காது, ஆனால் சீல் மேற்பரப்பு சேதமடைந்து கசிந்தவுடன், அவசரகால பழுதுக்காக சீல் கிரீஸ் செலுத்தப்படலாம். ஒவ்வொரு கிரீஸ் ஊசி போர்ட்டிலும் கிரீஸ் ஊசி வால்வு மற்றும் முன் புதைக்கப்பட்ட காசோலை வால்வு பொருத்தப்பட்டுள்ளது.

4. வால்வு குழியின் வெளியேற்றம் மற்றும் வடிகால் வால்வு உடலின் கீழே ஒரு வடிகால் வால்வு நிறுவப்பட்டுள்ளது; ஆன்லைன் வெளியேற்றம் மற்றும் வால்வு குழியை சுத்தம் செய்வதற்கு வால்வு உடலின் மேற்புறத்தில் ஒரு வெளியேற்ற வால்வு நிறுவப்பட்டுள்ளது. வடிகால் வால்வு மற்றும் வெளியேற்ற வால்வு தனிமை வால்வுகள் அல்லது சிறப்பு வெளியேற்ற மூட்டுகளாக இருக்கலாம்.

5. தயாரிப்பு பல்வேறு டிரைவ் சாதனங்களை பொருத்த ஒரு இணைக்கும் தட்டு பொருத்தப்பட்டுள்ளது.

6. வால்வ் எண்ட் மெட்டீரியல் பயனரின் பைப்லைனின் குறிப்பிட்ட மெட்டீரியல் கிரேடுக்கு ஏற்ப சரிசெய்யப்படலாம். இரு முனைகளிலும் ஸ்லீவ்களைக் கொண்ட வால்வாக இருந்தால், ஸ்லீவின் நீளம், ஆன்-சைட் வெல்டிங் செயல்பாடு சீல் செய்யும் பொருளைப் பாதிக்காது என்பதை உறுதிப்படுத்த முடியும்.

7. நேரடி புதைக்கப்பட்ட வடிவமைப்பு ஏற்றுக்கொள்ளப்பட்டது. இந்த வகையான நேரடி புதைக்கப்பட்ட வால்வுகளுக்கு, தரையின் செயல்பாட்டை எளிதாக்குவதற்கு திட்டத்தின் படி வால்வு தண்டு நீட்டிக்கப்பட வேண்டும், மேலும் கிரீஸ் நிரப்புதல், கழிவுநீர் வெளியேற்றம் மற்றும் காற்றோட்டம் சாதனங்களுக்கு பைப்லைனில் இருந்து தரையில் நீட்டிக்க வேண்டும். நேரடி புதைக்கப்பட்ட வால்வின் உயரம் வாடிக்கையாளரால் வழங்கப்படுகிறது.

Pneumatic Trunnion Ball Valve
