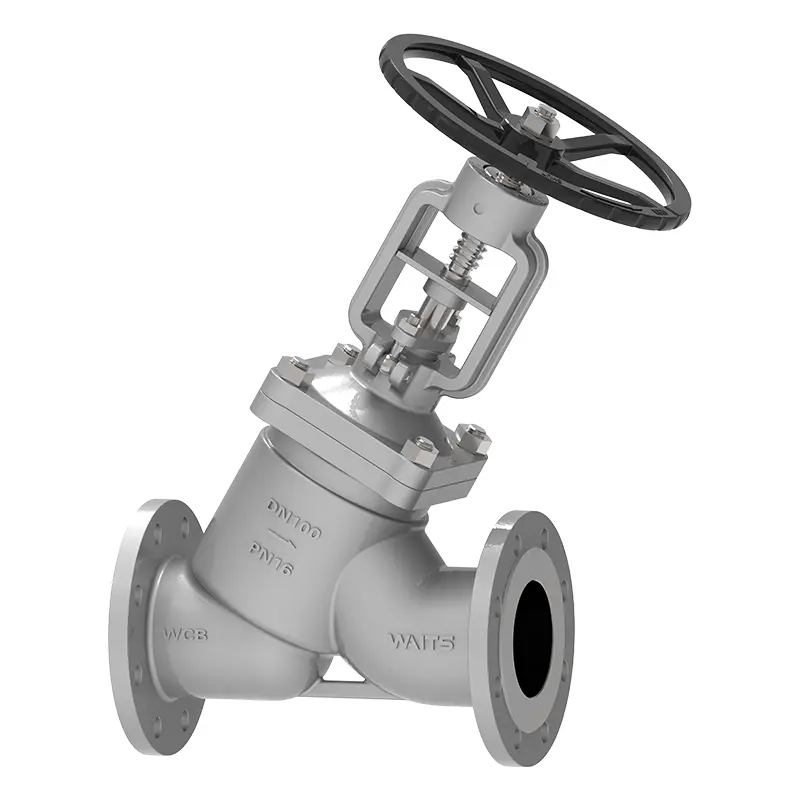

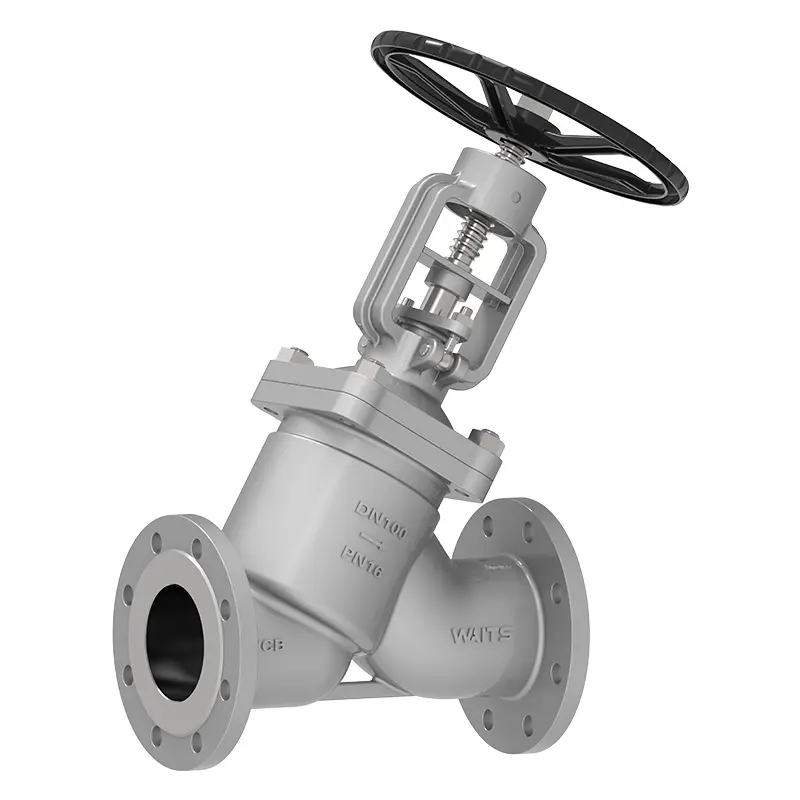

Y பெல்லோஸ் குளோப் வால்வு

ஒய் பெல்லோஸ் குளோப் வால்வு மெட்டல் பெல்லோக்களை ஏற்றுக்கொள்கிறது மற்றும் இரட்டை முத்திரை வடிவமைப்பை பொதி செய்கிறது. நீங்கள் உயர் அழுத்தம், அதிக வெப்பநிலை மற்றும் அரிக்கும் சூழலில் வால்வுகளைப் பயன்படுத்த வேண்டியிருக்கும் போது, வால்வின் வால்வை காத்திருப்பதை நீங்கள் கருத்தில் கொள்ளலாம். அதன் சிறிய கட்டமைப்பை பராமரிப்பது எளிதானது, இது வேலையில்லா நேரத்தையும் செலவையும் குறைக்கலாம், மேலும் உங்களுக்காக வருமானத்தை ஈட்டலாம்!

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

வெயிட்ஸ் வால்வு உயர் தரமான ஒய் பெல்லோஸ் குளோப் வால்வு "ஒய்" வடிவ சாய்ந்த ஓட்ட சேனலை உள்ளே ஏற்றுக்கொள்கிறது, இது திரவ எதிர்ப்பை கணிசமாகக் குறைக்கிறது, இது அதிக பாகுத்தன்மை அல்லது எளிதான திடப்படுத்தல் ஊடகங்களுக்கு ஒரு நல்ல வால்வாக அமைகிறது. ஊடக கசிவைத் திறம்பட தடுக்க இது பாரம்பரிய பொதி முத்திரைக்கு பதிலாக மெட்டல் பெல்லோக்களைப் பயன்படுத்துகிறது. வால்வு தண்டு கூம்பு வால்வு வட்டை வால்வு இருக்கைக்கு தள்ள அழுத்தத்தை பயன்படுத்துகிறது. சீல் மேற்பரப்பு ஸ்டெல்லைட் அலாய் மூலம் பற்றவைக்கப்படுகிறது, இது உயர் அழுத்தத்தின் கீழ் கூட கசிவதைத் தடுக்கலாம். வால்வு வட்டின் கூம்பு வடிவமைப்பு சீல் மேற்பரப்பில் உள்ள அசுத்தங்களை தானாக அகற்ற "ஸ்க்ரப்பிங் விளைவை" கொண்டுள்ளது.

செயல்படுத்தல் தரநிலைகள்-ஒய் பெல்லோஸ் குளோப் வால்வு
வடிவமைப்பு தரநிலைகள்	DIN3356 /BS1873 /ASME B16.34
Flange தரநிலை	EN1092-1/2 ASME B16.5/ASME B16.47-A/B.
இணைப்பு	RF/FF/RTJ
சோதனை ஏற்றுக்கொள்ளல்	மற்றும் 12266 API598
கட்டமைப்பு நீளம்	EN558
அழுத்தம் மற்றும் வெப்பநிலை மதிப்பீடுகள்	ASME B16.34
தீ சோதனை	API607 API6FA
குறைந்த கசிவு தரநிலை	ஏபிஐ 622
அரிப்பு எதிர்ப்பு வடிவமைப்பு	NACE MR 0175
பயன்பாடு-ஒய் பெல்லோஸ் குளோப் வால்வு
அளவு	DN15 ~ DN500
அழுத்தம் வரம்பு	PN16 ~ PN420
வெப்பநிலை வரம்பு	-40 ℃～ 350
பயன்பாடு	அதிக வெப்பநிலை எண்ணெய் பொருட்கள், இயற்கை எரிவாயு, திரவ வாயு, கொதிகலன் நீராவி குழாய்கள், நொதித்தல் தொட்டிகள் போன்றவை சுத்திகரிப்பு நிலையங்களில்
டிரைவ் பயன்முறை	ஹேண்ட்வீல்ஸ், பெவெல் கியர்கள், மின்சார, நியூமேடிக் போன்றவை.
வால்வு உடல்/வால்வு கவர்	மன்னிப்புகள்: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, காஸ்டிங்ஸ்: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
சீல் மேற்பரப்பு	உடல், உடல் உறைப்பூச்சு இரும்பு அடிப்படையிலான அலாய், உறைப்பூச்சு கடின அடிப்படையிலான அலாய்
வால்வு தண்டு	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
வால்வு தண்டு நட்டு	செப்பு அலாய்
தடி	நெகிழ்வான கிராஃபைட், கிராஃபைட் அஸ்பெஸ்டாஸ் பேக்கிங், பாலிடெட்ராஃப்ளூரோஎதிலீன் ...

தயாரிப்பு அம்சங்கள்

1. ஒய் பெல்லோஸ் குளோப் வால்வு மெட்டல் பெல்லோக்களை ஏற்றுக்கொள்கிறது மற்றும் பூஜ்ஜிய கசிவை உறுதி செய்வதற்கும் பாதுகாப்பை மேம்படுத்துவதற்கும் இரட்டை முத்திரையை பொதி செய்கிறது.

2. துருப்பிடிக்காத எஃகு போன்ற அரிப்பை எதிர்க்கும் பொருட்களால் ஆனது, இது பல்வேறு அரிக்கும் ஊடகங்களுக்கு ஏற்றது.

3. ஒய்-வகை ஓட்ட சேனல் வடிவமைப்பு, உகந்த ஓட்ட சேனல் வடிவமைப்பு எதிர்ப்பைக் குறைக்கிறது, திரவ செயல்திறனை மேம்படுத்துகிறது, ஆற்றல் நுகர்வு குறைக்கிறது.

பயன்பாடுகள்

சூடான எண்ணெய் அமைப்பு, நீராவி அமைப்பு, சூடான மற்றும் குளிர்ந்த நீர் அமைப்பு போன்றவை.

நன்மைகள்

1. பெல்லோஸ் சீல் உறுப்பு. பெல்லோஸ் சீல் செய்யப்பட்ட நிறுத்த வால்வின் முக்கிய கூறு மெட்டல் பெல்லோஸ் ஆகும். இது வால்வு கவர் மற்றும் வால்வு தண்டு ஆகியவற்றுக்கு இடையேயான இணைப்பு, இது தானியங்கி ரோல் வெல்டிங் செயல்முறையை ஏற்றுக்கொள்கிறது. மெட்டல் பெல்லோஸ் வால்வு தண்டுகளின் ஓரளவு கசிவைத் தடுக்கிறது.

3. ஒய் பெல்லோஸ் குளோப் வால்வு நேரடியாக வால்வு தண்டு, நட்டு மற்றும் ஸ்லீவ் ஆகியவற்றை உயவூட்ட முடியும்.

4. பணிச்சூழலியல் ஹேண்ட்வீல், செயல்பட எளிதானது, நீங்கள் அதை பல ஆண்டுகளாக பயன்படுத்தலாம்

Y Bellows Globe Valve
