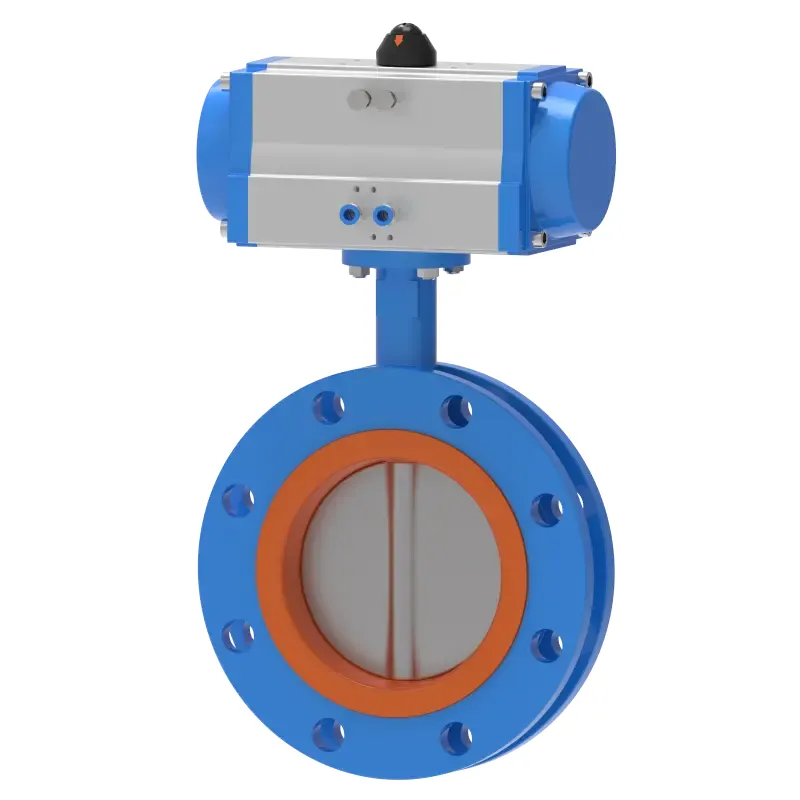

U-வகை Flange பட்டாம்பூச்சி வால்வு

வெயிட்ஸ் வால்வு U-வகை Flange பட்டாம்பூச்சி வால்வு நீடித்தது, சிறிய அளவில், இலகுரக மற்றும் சில பகுதிகளை மட்டுமே கொண்டது. கூடுதலாக, அதை விரைவாக திறந்து மூடலாம். ஃபிளேன்ஜ் பட்டாம்பூச்சி வால்வு முழுமையாக திறந்த நிலையில் இருக்கும் போது, ​​பட்டாம்பூச்சி தட்டின் தடிமன் மட்டுமே வால்வு உடல் வழியாக ஊடகம் பாயும் எதிர்ப்பாக உள்ளது, எனவே வால்வு மூலம் உருவாகும் அழுத்தம் வீழ்ச்சி மிகவும் சிறியது, மேலும் இது சிறந்த ஓட்டக் கட்டுப்பாட்டு பண்புகளைக் கொண்டுள்ளது. U-வகை Flange பட்டாம்பூச்சி வால்வின் சீல் வகைகள் மீள் சீல் மற்றும் உலோக சீல் ஆகும். மீள் அடைப்பு வால்வு, சீல் வளையம் வால்வு உடலில் உட்பொதிக்கப்படலாம் அல்லது பட்டாம்பூச்சி தட்டு சுற்றி நிறுவப்படும்.

அம்சம்

1. பட்டாம்பூச்சி வால்வு ஒரு எளிய அமைப்பு, சிறிய அளவு, குறைந்த எடை மற்றும் ஒரு சில பகுதிகளை மட்டுமே கொண்டுள்ளது. கூடுதலாக, விரைவாக திறக்க மற்றும் மூடுவதற்கு 90 ° சுழற்றவும், இது செயல்படுவதை எளிதாக்குகிறது. அதே நேரத்தில், வால்வு நல்ல திரவ கட்டுப்பாட்டு பண்புகளைக் கொண்டுள்ளது.

2. கட்டமைப்பு எளிமையானது மற்றும் கச்சிதமானது, மேலும் 90 ° வரை விரைவாக திறக்கலாம்/மூடலாம்.

3. மிகக் குறைந்த இயக்க முறுக்கு, ஆற்றல் சேமிப்பு.

4. ஓட்ட வளைவு நேர்க்கோட்டை நோக்கிச் செல்கிறது, இது சிறந்த ஒழுங்குமுறை செயல்திறனைக் குறிக்கிறது.

5. பரந்த அளவிலான பொருள் தேர்வு, பல்வேறு ஊடகங்களுக்கு ஏற்றது.

விரைவாக திறக்கவும் மூடவும், செயல்பட எளிதாகவும் 90 ° சுழற்றவும். அதே நேரத்தில், U- வகை Flange பட்டாம்பூச்சி வால்வு சிறந்த திரவ கட்டுப்பாட்டு பண்புகளைக் கொண்டுள்ளது.

உலோக சீல் செய்யப்பட்ட வால்வுகளின் ஆயுட்காலம் பொதுவாக மீள் சீல் செய்யப்பட்ட வால்வுகளை விட அதிகமாக இருக்கும், ஆனால் முழுமையான சீல் அடைவது கடினம்.

U-வகை ஃபிளேன்ஜ் பட்டாம்பூச்சி வால்வு மற்றும் இரட்டை கிளாம்ப் பட்டாம்பூச்சி வால்வு ஆகியவற்றுக்கு இடையேயான ஒப்பீடு

1. பொருள் (ஒற்றுமை):

வால்வு உடல்: சாம்பல் வார்ப்பிரும்பு; குழாய் இரும்பு; கார்பன் எஃகு.

வால்வு வட்டு: டக்டைல் ​​இரும்பு (நிக்கல் பூசப்பட்ட அல்லது நைலான் பூசப்பட்ட); 304/316 துருப்பிடிக்காத எஃகு; அலுமினிய வெண்கலம்.

வால்வு தண்டு: 410/416/304/316 துருப்பிடிக்காத எஃகு.

வால்வு இருக்கை: EPDM ரப்பர்; நைட்ரைல் ரப்பர்; டெஃப்ளான்; புளோரோரப்பர்; ஹெபரேன்; குளோரோபிரீன் ரப்பர்; உலோக வால்வு இருக்கை.

2. அழுத்தம் (ஒற்றுமை):

வகுப்பு 125/150; PN10/16/25

3. பயன்பாட்டின் நோக்கம்:

U-வகை ஃபிளேன்ஜ் பட்டாம்பூச்சி வால்வு கிளாம்ப் அல்லது லக் பட்டாம்பூச்சி வால்வுகளிலிருந்து வேறுபட்டது, இது ஃபிளேன்ஜ் இணைப்புகளைப் பயன்படுத்துகிறது மற்றும் குறுகிய முக நீளத்தைக் கொண்டுள்ளது.

ஓட்டம் கட்டுப்படுத்த பட்டாம்பூச்சி வால்வுகள் பயன்படுத்தப்பட வேண்டும் என்றால், மிக முக்கியமான விஷயம் சரியான அளவு மற்றும் வால்வு வகையைத் தேர்ந்தெடுப்பது. பட்டாம்பூச்சி வால்வுகளின் கட்டமைப்பு கொள்கை பெரிய விட்டம் கொண்ட வால்வுகளை உருவாக்குவதற்கு மிகவும் பொருத்தமானது. பட்டாம்பூச்சி வால்வுகள் பெட்ரோலியம், இயற்கை எரிவாயு, ரசாயனம் மற்றும் நீர் சுத்திகரிப்பு போன்ற பொதுவான தொழில்களில் மட்டும் பரவலாகப் பயன்படுத்தப்படுகின்றன, ஆனால் அனல் மின் நிலையங்களின் குளிரூட்டும் நீர் அமைப்புகளிலும் பயன்படுத்தப்படுகின்றன.

ஓட்டக் கட்டுப்பாட்டிற்கு U-வகை Flange பட்டாம்பூச்சி வால்வு பயன்படுத்தப்பட வேண்டும் என்றால், வால்வின் அளவு மற்றும் வகையைச் சரியாகத் தேர்ந்தெடுப்பது மிக முக்கியமான விஷயம். பட்டாம்பூச்சி வால்வுகளின் கட்டமைப்புக் கொள்கை பெரிய விட்டம் கொண்ட வால்வுகளை உற்பத்தி செய்வதற்கு மிகவும் பொருத்தமானது. பட்டாம்பூச்சி வால்வுகள் பெட்ரோலியம், இயற்கை எரிவாயு, ரசாயனம் மற்றும் நீர் சுத்திகரிப்பு போன்ற பொதுவான தொழில்களில் மட்டும் பரவலாகப் பயன்படுத்தப்படுகின்றன, ஆனால் அனல் மின் நிலையங்களின் குளிரூட்டும் நீர் அமைப்புகளிலும் பயன்படுத்தப்படுகின்றன.
