மூன்று வழி பந்து வால்வு

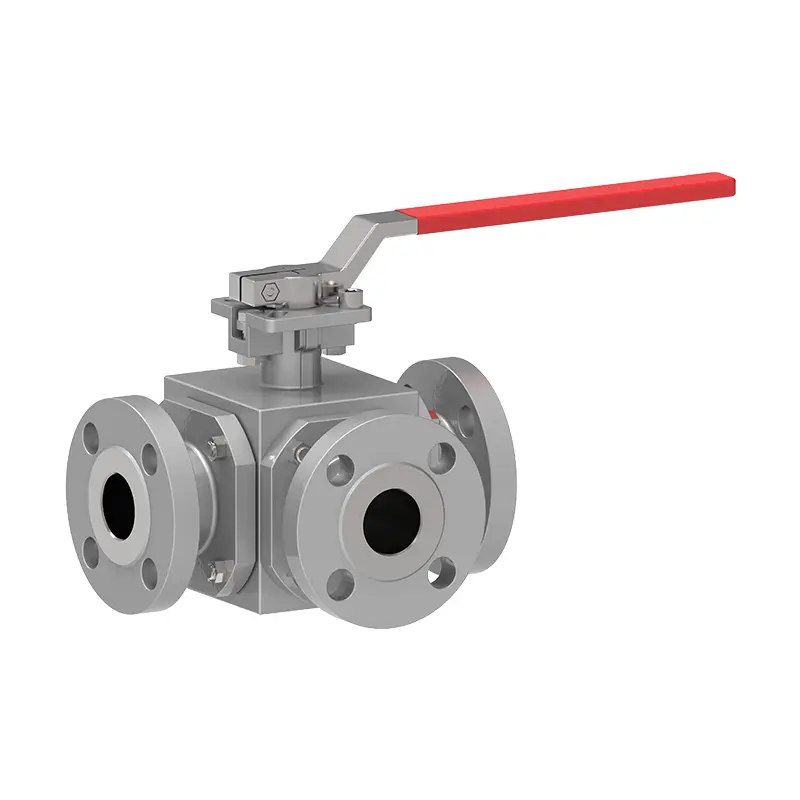

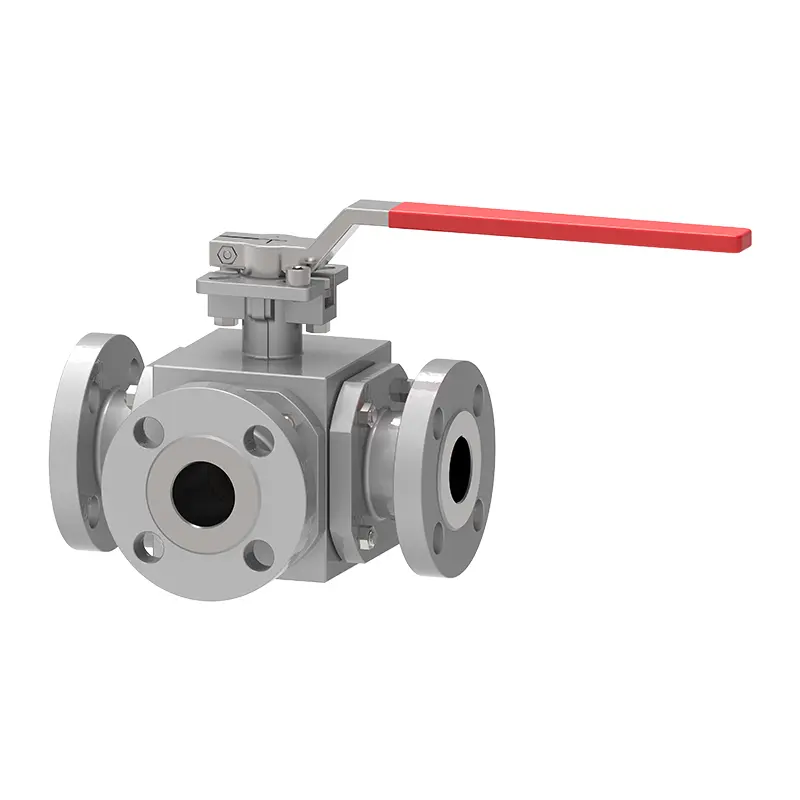

வெயிட்ஸ் வால்வு நீடித்த மூன்று வழி பந்து வால்வில் மூன்று துறைமுகங்கள் உள்ளன, மேலும் பந்தில் உள்ள சேனல்கள் குறிப்பிட்ட இணைப்புகளுக்காக வடிவமைக்கப்பட்டுள்ளன. பொதுவான உள்ளமைவுகளில் டி வகை மற்றும் எல் வகை ஆகியவை அடங்கும். டி வகை மூன்று-வழி பந்து வால்வு பந்தில் மூன்று ஒன்றோடொன்று இணைக்கப்பட்ட சேனல்களை ஒருங்கிணைக்கிறது, இது திரவ மாறுதல் மற்றும் விநியோகத்தை மூன்று திசைகளில் அனுமதிக்கிறது; எல்-வகை பந்து வால்வில் இரண்டு குறிப்பிட்ட துறைமுகங்களுக்கு இடையில் திரவ ஓட்டத்தை திருப்பிவிட இரண்டு செங்குத்து சேனல்கள் மட்டுமே உள்ளன. வால்வு பந்தை சுழற்றுவதன் மூலம் செயல்படுகிறது, இதனால் அதன் உள் சேனல்கள் தொடர்புடைய துறைமுகங்களுடன் சீரமைக்கப்படுகின்றன, திரவத்தை கடந்து செல்ல அனுமதிக்கின்றன, அல்லது ஒரு குறிப்பிட்ட கோணத்தில் சுழலும் போது திரவ ஓட்டத்தைத் தடுக்கின்றன. எடுத்துக்காட்டாக, ஒரு டி வகை வால்வில், பந்தின் நிலையை சரிசெய்வது போர்ட் கலவையைத் தனிப்பயனாக்கலாம், மேலும் தனிப்பயனாக்கப்பட்ட வால்வுகள் வெவ்வேறு செயல்முறை ஓட்டங்களை சந்திக்க முடியும்.
இந்த தயாரிப்பை உங்களுக்கு அறிமுகப்படுத்த அனுமதிக்கிறேன்!
வெவ்வேறு வகைகளை அறிமுகப்படுத்துவதற்கு முன், 3 வழி வால்வு என்றால் என்ன என்பதை முதலில் புரிந்துகொள்வோம். மூன்று வழி பந்து வால்வு மூன்று துறைமுகங்களைக் கொண்ட வால்வு (திறப்புகள் என்றும் அழைக்கப்படுகிறது). நடுத்தரத்தின் ஓட்ட திசையைக் கட்டுப்படுத்த துறைமுகங்களுக்கிடையேயான இணைப்பில் ஒரு திறப்புடன் ஒரு உலோக பந்து உள்ளது.
ஒரு திரவம் அல்லது வாயு (மீடியா) வால்வு வழியாக பாய்கிறது, மேலும் ஒரு இடத்திலிருந்து இன்னொரு இடத்திற்கு திரவத்தை இயக்க பந்தை சுழற்றும் ஒரு வழிமுறை உள்ளது.
2 வழி பந்து வால்வுகள் ஒட்டுமொத்தமாக மிகவும் பொதுவானவை என்றாலும், மூன்று வழி பந்து வால்வுகள் மிகவும் பரவலாகப் பயன்படுத்தப்படும் வகை மல்டி போர்ட் பந்து வால்வாகும். அவை ஒரு நிலையான இரு வழி பந்து வால்வை விட அதிக ஓட்டக் கட்டுப்பாட்டு விருப்பங்களை வழங்குகின்றன, மேலும் அவை பெரும்பாலும் பயன்பாடுகளில் பயன்படுத்தப்படுகின்றன, அங்கு ஓட்டம் பிரிக்க வேண்டும், கலக்க வேண்டும் அல்லது திருப்பி விடப்பட வேண்டும். துறைமுகங்கள் பெரும்பாலும் இரண்டு விற்பனை நிலையங்கள் மற்றும் ஒரு நுழைவு, அல்லது நேர்மாறாக, ஓட்டத்தின் திசையைப் பொறுத்து விவரிக்கப்படுகின்றன.

தயாரிப்பு அம்சங்கள்
காத்திருப்பு மூன்று வழி பந்து வால்வு ஒரு மென்மையான ஓட்டப் பாதையை உறுதி செய்கிறது-முழுமையாக திறக்கப்படும்போது, பந்தின் பத்தியில் குழாய்த்திட்டத்தின் உள் விட்டம் ஒத்துப்போகிறது, ஓட்ட எதிர்ப்பு மற்றும் ஆற்றல் இழப்பைக் குறைக்கிறது, இது அதிக ஓட்டம், அதிக வேகம் கொண்ட திரவ பரிமாற்றத்திற்கு ஏற்றதாக அமைகிறது. அதன் உயர்ந்த சீல் செயல்திறன் பந்துக்கும் நெகிழக்கூடிய வால்வு இருக்கைகளுக்கும் இடையிலான இறுக்கமான பொருத்தத்திலிருந்து உருவாகிறது, இது கசிவைத் தடுக்க உயர் அழுத்த வேறுபாடுகளின் கீழ் கூட நம்பகமான சீல் கோட்டை உருவாக்குகிறது. முழு திறப்பு/நிறைவு செய்வதற்காக பந்தின் 90 ° சுழற்சியுடன் எளிய செயல்பாடு அடையப்படுகிறது, தொலைநிலை அல்லது தானியங்கி கட்டுப்பாட்டுக்கு குறைந்தபட்ச முறுக்கு மற்றும் துணை கையேடு, மின்சார அல்லது நியூமேடிக் ஆக்சுவேட்டர்கள் தேவை. நெகிழ்வான ஓட்ட மேலாண்மை T- வகை வால்வுகளை மூன்று துறைமுகங்களுக்கு இடையில் திரவத்தை மாற்றவும் விநியோகிக்கவும் அனுமதிக்கிறது, அதே நேரத்தில் எல்-வகை வால்வுகள் இரண்டு குறிப்பிட்ட துறைமுகங்களுக்கு இடையில் ஓட்டத்தை திருப்பி விடுகின்றன, மாறுபட்ட செயல்முறை தேவைகளைப் பூர்த்தி செய்கின்றன. முக்கியமான கூறுகளுக்கு எஃகு அல்லது அலாய் எஃகு போன்ற உடைகள் மற்றும் அரிப்பை எதிர்க்கும் பொருட்கள் மூலம் நீட்டிக்கப்பட்ட சேவை வாழ்க்கை உத்தரவாதம் அளிக்கப்படுகிறது, பராமரிப்பு அதிர்வெண் மற்றும் செலவுகளைக் குறைக்கிறது. பரந்த பொருந்தக்கூடிய தன்மை நீர், எண்ணெய், எரிவாயு, நீராவி மற்றும் அரிக்கும் ஊடகங்களை உள்ளடக்கியது, கிரையோஜெனிக் முதல் அதிக வெப்பம் வரை பரந்த வெப்பநிலை வரம்பில் நம்பகத்தன்மையுடன் செயல்படும் திறன் மற்றும் FOW முதல் உயர் வரை அழுத்தம் நிலைமைகள்.
