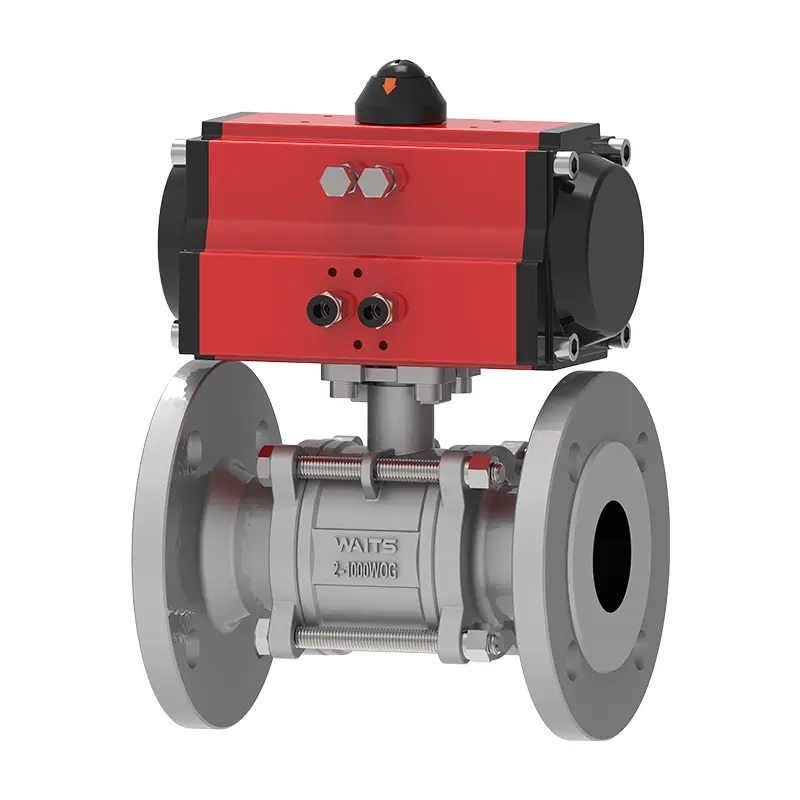

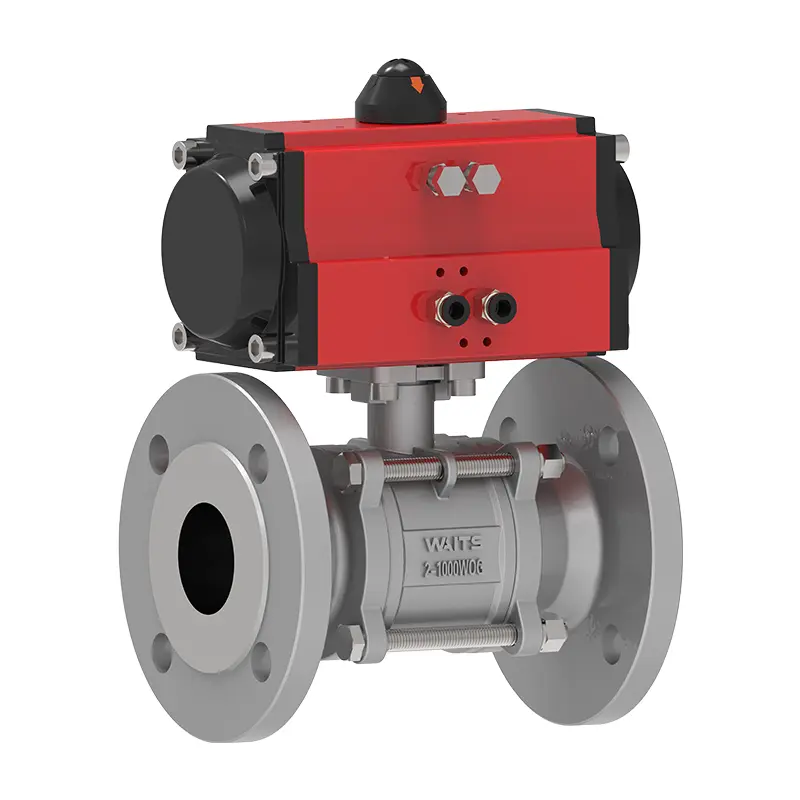

மூன்று-துண்டு நியூமேடிக் மிதக்கும் பந்து வால்வு (அடைப்புக்குறியுடன்)

வெயிட்ஸ் வால்வு மூன்று-துண்டு நியூமேடிக் மிதக்கும் பந்து வால்வு (அடைப்புக்குறியுடன்) ஐஎஸ்ஓ மற்றும் ஏபிஐ சான்றிதழ் பெற்றது மற்றும் கடுமையான அழுத்தம்/முத்திரை சோதனைக்கு உட்பட்டுள்ளது. நியூமேடிக் ஆக்சுவேட்டர் எபோக்சி பூசப்பட்ட இறுதி தொப்பிகளுடன் உள் கடினமான அனோடைஸ் மற்றும் வெளிப்புற வெளியேற்றப்பட்ட அலுமினிய வீட்டுவசதிகளைப் பயன்படுத்துகிறது. இத்தகைய பொருட்கள் மற்றும் வடிவமைப்பு மிகவும் அரிப்பை எதிர்க்கும். மற்ற எளிய வால்வுகளை நீங்கள் சந்திக்கும் போது, வால்வின் வால்வை காத்திருக்காததற்கு வருத்தப்படுவீர்கள் என்று நான் நம்புகிறேன்!

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

வெயிட்ஸ் வால்வு உயர் தரமான மூன்று-துண்டு நியூமேடிக் மிதக்கும் பந்து வால்வு (அடைப்புக்குறியுடன்) என்பது நியூமேடிக் ஆக்சுவேட்டருடன் மூன்று துண்டு முழு துளை பந்து வால்வு ஆகும், இது மிதக்கும் பந்து வடிவமைப்பு மூலம் நடுத்தர அழுத்தத்தின் கீழ் இருதரப்பு சீல் என்பதை உணர்கிறது. வால்வு தண்டுகளின் மேற்புறத்தில் ஒரு தரப்படுத்தப்பட்ட உயர் தளம் ஒருங்கிணைக்கப்பட்டுள்ளது, இது நேரடியாக ரேக் மற்றும் பினியன் அல்லது பிஸ்டன் நியூமேடிக் ஆக்சுவேட்டர்களை நிறுவ முடியும். வேதியியல், ஆற்றல் மற்றும் பிற தொழில்களில் திரவக் கட்டுப்பாடு மற்றும் அவசரகால பணிநிறுத்தத்தில் இது பரவலாகப் பயன்படுத்தப்படுகிறது.

மூன்று-துண்டு நியூமேடிக் மிதக்கும் பந்து வால்வின் (அடைப்புக்குறியுடன்) வால்வு உடல் மற்றும் உள் கூறுகள் 316 எஃகு செய்யப்பட்டவை, மற்றும் சீல் பொருள் PTFE ஆகும். இந்த வால்வின் அழுத்தம் மதிப்பு CL150 ~ CL2500 PN10 ~ PN260, மற்றும் வெப்பநிலை மதிப்பீடு -20 ℃ ~ 450 is ஆகும். மூன்று துண்டு வடிவமைப்பு உங்களுக்கான பராமரிப்பை எளிதாக்குகிறது, குழாய்த்திட்டத்திலிருந்து இறுதி துண்டுகளை அகற்றாமல், உங்கள் நேரம், முயற்சி மற்றும் பணத்தை மிச்சப்படுத்துகிறது. இது ஒரு நல்ல வால்வு, நீங்கள் அதற்கு தகுதியானவர். வால்வில் இரட்டை நடிப்பு நியூமேடிக் ஆக்சுவேட்டர் பொருத்தப்பட்டுள்ளது மற்றும் ஐஎஸ்ஓ 5211 தரத்தை பூர்த்தி செய்யும் பெருகிவரும் திண்டு பொருத்தப்பட்டுள்ளது. ஆக்சுவேட்டரை ஒரு அடைப்புக்குறி அல்லது டிரைவ் இணைப்பு இல்லாமல் நிறுவலாம்.

செயல்படுத்தல் தரநிலைகள்-மூன்று-துண்டு நியூமேடிக் மிதக்கும் பந்து வால்வு （‌ ‌））
வடிவமைப்பு தரநிலைகள்	6 டி/ஃபயர் ஃபயர் 608, பிஎஸ் 5351
Flange தரநிலை	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
இணைப்பு முறைகள்	RF, BW, SW, NPT, FNPT
சோதனை மற்றும் ஏற்றுக்கொள்ளல்	தீ 598, EN12266
கட்டமைப்பு நீளம்	API6D/ASME B16.10/EN558
அழுத்தம் மற்றும் வெப்பநிலை மதிப்பீடுகள்	ASME B16.34
தீயணைப்பு சோதனை	தீ 6fa, தீ 607
குறைந்த கசிவு தரநிலைகள்	ஐஎஸ்ஓ 15848-1, ஏபிஐ 622
அரிப்பு எதிர்ப்பு வடிவமைப்பு	NACE MR 0175

பயன்பாடு-மூன்று-துண்டு நியூமேடிக் மிதக்கும் பந்து வால்வு back ‌ ‌ ‌
அளவு	NPS 1/2 ″ ~ NPS 12 ″ DN15 ~ DN300
அழுத்தம் வரம்பு	CL150 ~ CL2500 PN10 ~ PN260
வெப்பநிலை வரம்பு	-20 ℃ ~ 450
பயன்பாட்டு வரம்பு	நீர், நீராவி, எண்ணெய், திரவ வாயு, இயற்கை எரிவாயு, நிலக்கரி வாயு, நைட்ரிக் அமிலம், அசிட்டிக் அமிலம், ஆக்ஸிஜனேற்ற மீடியா, யூரியா போன்ற பல்வேறு ஊடகங்களுக்கு பொருந்தும்.
டிரைவ் பயன்முறை	ஹைட்ராலிக், நியூமேடிக், மின்சார, கையேடு மற்றும் புழு கியர் டிரான்ஸ்மிஷன்.
வால்வு உடல்/வால்வு கவர்	மன்னிப்புகள்: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, மோனெல் காஸ்டிங்ஸ்: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
சீல் மேற்பரப்பு	வலுவூட்டப்பட்ட PTFE, பாரா-பாலிபெனிலீன் (RPTFE, PPL), உலோகம்
வால்வு தண்டு	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
பந்து	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
தடி	அஸ்பெஸ்டாஸ் கிராஃபைட், நெகிழ்வான கிராஃபைட், பாலிடெட்ராஃப்ளூரோஎதிலீன்

கட்டமைப்பு மற்றும் முக்கிய அம்சங்கள்

1. வால்வு உடல் ஒரு இடது உடல், வலது உடல் மற்றும் நடுத்தர உடலைக் கொண்டுள்ளது, இது எளிதில் பிரித்தெடுத்தல், பராமரிப்பு மற்றும் உள் கூறு மாற்றாக போல்ட்ஸால் இணைக்கப்பட்டுள்ளது.

2. மிதக்கும் பந்து வடிவமைப்பு சீல் மேற்பரப்புகளைத் தள்ள ஊடக அழுத்தத்தைப் பயன்படுத்துகிறது, அடிக்கடி திறக்கும்/நிறைவு நடவடிக்கைகளுக்கு ஏற்ற இரு திசை முத்திரையை அடைகிறது.

3. ஒரு தரப்படுத்தப்பட்ட உயர் தளம் (ஐஎஸ்ஓ 5211 உடன் இணங்குதல்) வால்வு தண்டுகளின் மேற்புறத்தில் ஒருங்கிணைக்கப்பட்டுள்ளது, இது நியூமேடிக் ஆக்சுவேட்டர்களின் நேரடி நிறுவலை ஆதரிக்கிறது (எ.கா., ரேக் மற்றும் பினியன், பிஸ்டன் வகைகள்).

4. இயங்குதள வடிவமைப்பு ஆக்சுவேட்டர் நிறுவலை நெறிப்படுத்துகிறது, பல பிராண்டுகளிலிருந்து நியூமேடிக் தலைகளுக்கு ஏற்றது மற்றும் ரெட்ரோஃபிட் செலவுகளைக் குறைக்கிறது.

5. வால்வு உடல் பொதுவாக 304/316L எஃகு மூலம் தயாரிக்கப்படுகிறது, இது வேதியியல், நீர் சுத்திகரிப்பு மற்றும் ஒத்த சூழல்களுக்கு வலுவான அரிப்பு எதிர்ப்பை வழங்குகிறது.

6. அளவிலான மேற்பரப்புகளை PTFE அல்லது உலோக கடின முத்திரைகளாக தேர்ந்தெடுக்கலாம்.
