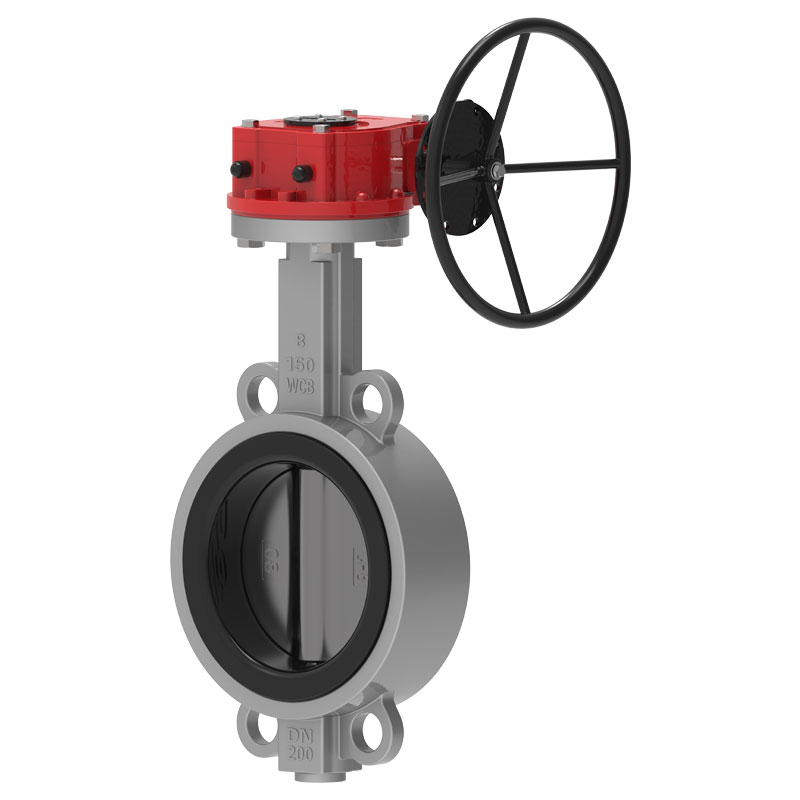

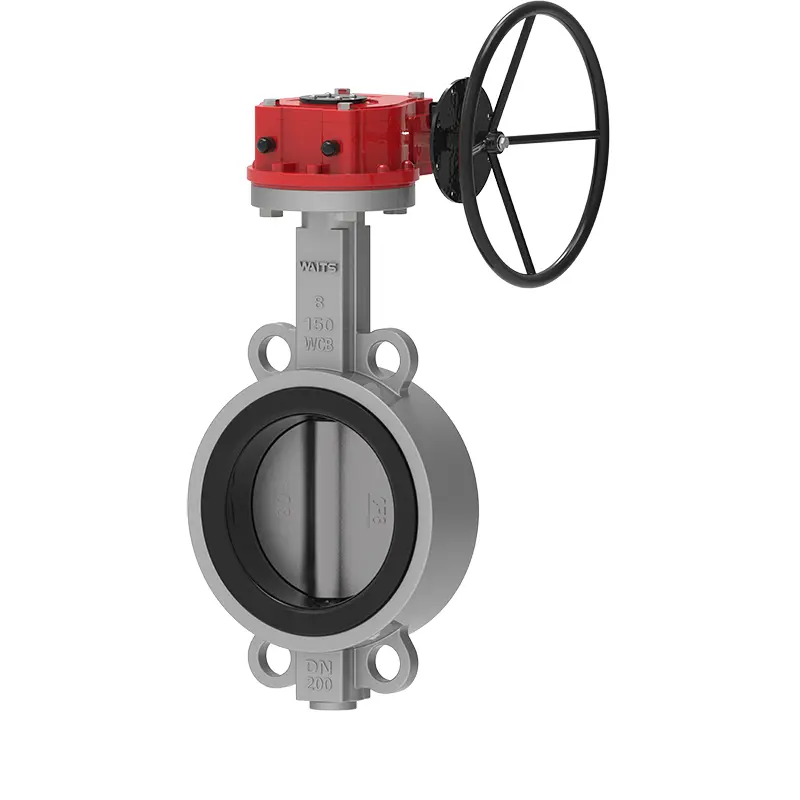

மென்மையான அமர்ந்த வேஃபர் பட்டாம்பூச்சி வால்வு

வெயிட்ஸ் ஒரு பெரிய வால்வு உற்பத்தியாளர் மற்றும் சப்ளையர், இது உங்களுக்கு மென்மையான அமர்ந்த செதில் பட்டாம்பூச்சி வால்வை வழங்க முடியும். இந்த வால்வு ரப்பர் வால்வு இருக்கையைப் பயன்படுத்துகிறது, முன்னுரிமை இயற்கையான உயர்தர ரப்பர், இது உணவு தர சான்றிதழை அடைய முடியும். இது நியூசிலாந்து பால் மூல தொழிற்சாலை மற்றும் இஸ்ரேல் உப்புநீக்கும் ஆலை ஆகியவற்றில் சிறந்த பயன்பாட்டைக் கொண்டுள்ளது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

விட்ஸின் மென்மையான அமர்ந்த செதில் பட்டாம்பூச்சி வால்வு வடிவமைப்பு மற்றும் உற்பத்தியின் போது பின்வரும் வடிவமைப்புகளைக் கொண்டுள்ளது, மேலும் செயல்திறனின் அடிப்படையில் மேம்படுத்தப்பட்டுள்ளது:
1-உயர் மீள் வால்வு இருக்கை ரப்பர்
ஈபிடிஎம் வால்வு இருக்கையின் ரப்பர் உள்ளடக்கம் 50%ஆகும், மேலும் இது கசிவு இல்லாமல் உருவகப்படுத்துதல் திறப்பு மற்றும் இறுதி சோதனைகளில் 10,000 க்கும் மேற்பட்ட முறை சோதிக்கப்பட்டுள்ளது.
கரையோரம் ஒரு கடினத்தன்மை/டிகிரி 72 ± 3,200%இழுவிசை அழுத்தம்/MPa≥6, இழுவிசை வலிமை MPA≥15, இடைவேளையில் நீட்டிப்பு/%≥350, இடைவேளையில் நிரந்தர சிதைவு/%≦ 10, கண்ணீர் வலிமை/kn.m-1 ≥-135, சுருக்க நிரந்தர சிதைவு (70 ℃ 22 மணி) 25%.
குறுகிய விளிம்பு வால்வு இருக்கையுடன் ஒப்பிடும்போது, பரந்த விளிம்பில் வால்வு இருக்கை பைப்லைன் ஃபிளேன்ஜுடன் பரந்த தொடர்பு மேற்பரப்பைக் கொண்டுள்ளது, சுமார் 20 மிமீ விட்டம் மற்றும் சிறந்த நிறுவல் சீல் செயல்திறன்.
2-பட்டாம்பூச்சி தட்டு மற்றும் வால்வு தண்டு ஊசிகள் இல்லாமல் இணைக்கப்பட்டுள்ளன, அவை ஊசிகளை நிறுவுவதால் ஏற்படும் கசிவு மற்றும் அரிப்புகளை முற்றிலுமாக தவிர்க்கலாம். வால்வு தண்டு பிரிக்க எளிதானது, இது வால்வு இருக்கையை மாற்றுவதற்கு வசதியானது.
3-வால்வு உடலில் பறக்கும் எதிர்ப்பு சாதனம் பொருத்தப்பட்டுள்ளது, இது குழாய்த்திட்டத்தில் பயன்படுத்த சிறந்தது மற்றும் பாதுகாப்பானது.

செயல்படுத்தல் தரநிலைகள்

வடிவமைப்பு தரநிலை	API 609, EN 593, BS5155, GOST
இறுதி தரநிலை	செயல்படுத்தல் தரநிலைகள் ANSI B16.1 Cl. 125 எல்பி மற்றும் பி 16.5 சி.எல். 150 எல்பி 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 மற்றும் PN16 2129 அட்டவணை D மற்றும் E BS 10 அட்டவணை D மற்றும் E என MSS SP44 Cl. 150 எல்பி AWWA C207 150LB ஐஎஸ்ஓ 2531 பிஎன் 6, பிஎன் 10 மற்றும் பிஎன் 16 ஐஎஸ்ஓ 7005 பிஎன் 6, பிஎன் 10 மற்றும் பிஎன் 16
ஆய்வு மற்றும் சோதனை	ஏபிஐ 598, ஐஎஸ்ஓ 5208, என் 12266-1, கோஸ்ட்
நேருக்கு நேர்	API 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
மேல் விளிம்பு	ஐஎஸ்ஓ 5211

பயன்பாடு

இயக்க வெப்பநிலை	-45 ℃ ~ 150
அளவு	2 "-80", DN50-DN2000
வேலை அழுத்தம் / சி.டபிள்யூ.பி	16bar 10bar
ஷெல்	24bar 15bar
முத்திரை	18bar 10bar
காற்று சோதனை	6bar 6bar
இயக்க சூழல்	நிலைப்படுத்தல் மற்றும் பில்ஜ் சிஸ்டம் வேதியியல் செயலாக்கம் உப்புநீக்கும் தாவரங்கள், துளையிடும் ரிக்குகள், குடிநீர் உலர்ந்த தூள், உணவு மற்றும் பானம், எரிவாயு தாவரங்கள் HAVC Mining industry, Paper industry, Sand handling, Seawater, Sugar industry தெர்மோ தொழில்நுட்ப நீர் சுத்திகரிப்பு கழிவு நீர்
ஆபரேட்டர்	நெம்புகோல், கியர், மின்சார, நியூமேடிக் போன்றவை.
உடல் பொருள்	வார்ப்பிரும்பு, டக்டைல் இரும்பு, கார்பன் எஃகு, எஃகு, அல்-ப்ரோன்ஸ் போன்றவை.
வட்டு	இரும்பு டக்டைல் இரும்பு கார்பன் எஃகு எஃகு அல்-ப்ரோன்ஸ்
தண்டு	2CR13 F304 F316 F51 F53 MONEL K500
இருக்கை	Buna nbr epdm viton ptfe hepdm நியோபிரீன் ஹைப்பலோன் இயற்கை ரப்பர்

செயல்திறன் அம்சங்கள்

1. மென்மையான அமர்ந்த செதில் பட்டாம்பூச்சி வால்வு அளவு சிறியது, எடை ஒளி, பிரிக்க எளிதானது மற்றும் பழுதுபார்ப்பது.
2. கட்டமைப்பு எளிமையானது மற்றும் சுருக்கமானது, இயக்க திறப்பு மற்றும் நிறைவு வேகம் 90.
3. வேலை செய்யும் முறுக்கு சிறியது, உழைப்பு சேமிப்பு மற்றும் ஒளி.
4. சீல் செயல்திறனைப் பொறுத்தவரை, எரிவாயு சோதனை கசிவு பூஜ்ஜியமாகும், இது மிகவும் உத்தரவாதம்.
5. வெவ்வேறு கூறுகளைத் தேர்ந்தெடுத்து பல்வேறு ஊடகங்களுக்கு பயன்படுத்தலாம்.
6. ஓட்ட பண்புகள் நேரியல், மற்றும் சரிசெய்தல் செயல்திறன் நன்றாக இருக்கும்.
7. திறப்பு மற்றும் நிறைவு சோதனைகளின் எண்ணிக்கை பல்லாயிரக்கணக்கான முறை எட்டக்கூடும், மேலும் சேவை வாழ்க்கை நீளமானது.
