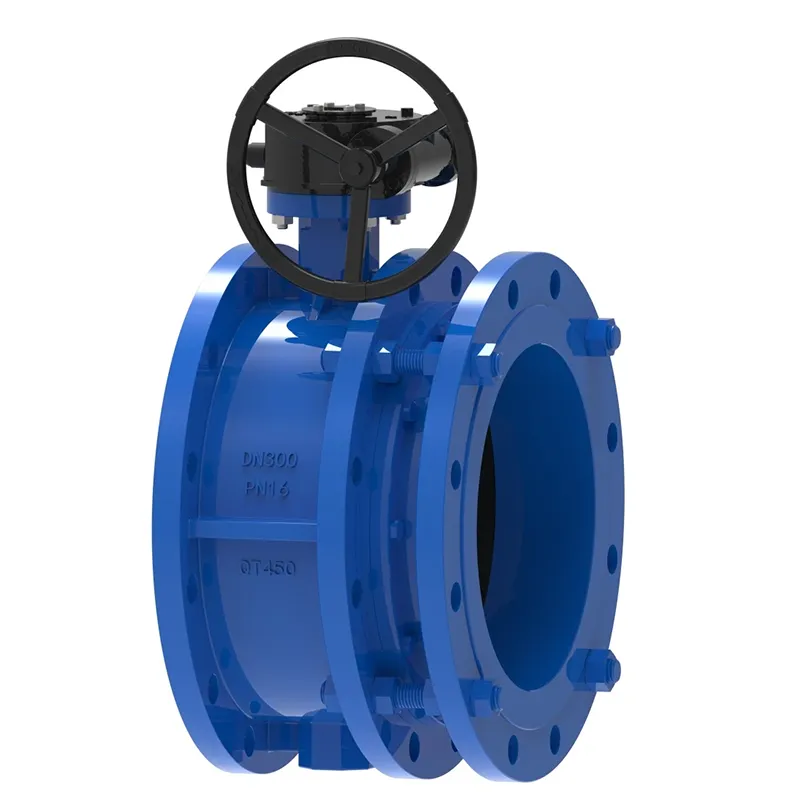

விரிவாக்க கூட்டு குவிந்த பட்டாம்பூச்சி வால்வு

மேம்பட்ட தொலைநோக்கி குவிந்த பட்டாம்பூச்சி வால்வின் பட்டாம்பூச்சி தட்டு குழாயின் விட்டம் திசையில் நிறுவப்பட்டுள்ளது. தொலைநோக்கி பட்டாம்பூச்சி வால்வு உடலின் உருளை சேனலில், வட்டு வடிவ பட்டாம்பூச்சி தட்டு 0 ° மற்றும் 90 ° இடையே சுழற்சி கோணத்துடன் அச்சில் சுழலும். 90 ° க்கு சுழற்றும்போது, ​​வால்வு முழுமையாக திறந்திருக்கும். பெட்ரோலியம், ரசாயனம், உணவு, மருந்து, ஜவுளி, காகிதம் தயாரித்தல், மின்சாரம், நீர் வழங்கல் மற்றும் வடிகால், எரிவாயு குழாய்கள், ஓட்டத்தை சீராக்க, ஊடகத்தை இடைமறிக்க, மற்றும் குழாய் வெப்ப விரிவாக்கம் மற்றும் சுருக்கத்தை ஈடுசெய்யும் வெப்பநிலை ≤ 80 ℃க்கு ஏற்றது.

நன்மைகள்:

தொலைநோக்கி குவிந்த பட்டாம்பூச்சி வால்வு (குறிப்பிட்ட வரம்பிற்குள் நீட்டிக்கக்கூடிய கட்டமைப்பைக் கொண்டது) வால்வு பிரித்தலை எளிதாக்குவது மட்டுமல்லாமல், குழாய் அழுத்தத்தைக் குறைத்து வால்வைப் பாதுகாக்கிறது. அதே நேரத்தில், இது பட்டாம்பூச்சி வால்வுகள் மற்றும் விரிவாக்க மூட்டுகளின் நிறுவல் முறையை சுருக்கி, இடத்தை மிகவும் கச்சிதமாக்குகிறது. பொதுவாக, இந்த வகையான வால்வுகளுக்கு சிறப்பு பராமரிப்பு தேவையில்லை மற்றும் கசிவுகள் மற்றும் பற்றின்மைக்கான விரிவாக்கம் மற்றும் சுருங்கும் பகுதிகளின் வழக்கமான கண்காணிப்பு மட்டுமே தேவைப்படுகிறது.

டெலஸ்கோபிக் செறிவான பட்டாம்பூச்சி வால்வின் நிறுவல் முறை பெரிய நன்மைகளைக் கொண்டுள்ளது, ஏனெனில் விரிவாக்க கூட்டு மட்டுமே பிரிக்கப்பட வேண்டும், இது நிறைய பராமரிப்பு இடத்தை மிச்சப்படுத்துகிறது மற்றும் வால்வு இல்லாத பராமரிப்பை அடைகிறது (பட்டாம்பூச்சி வால்வுகள் கனமானவை, விரிவாக்க மூட்டுகள் இலகுவானவை மற்றும் உழைப்பு தீவிரம் குறைவாக இருக்கும்).

நிறுவல் முன்னெச்சரிக்கைகள்:

1. பைப்லைன் கட்டுமான தளத்தில் பிரித்தெடுக்கப்பட்ட விரிவாக்க விளிம்புகளுடன் பட்டாம்பூச்சி வால்வுகளை அகற்றுவது கண்டிப்பாக தடைசெய்யப்பட்டுள்ளது; தளத்தில் உள்ள தொலைநோக்கி பட்டாம்பூச்சி வால்வை மீண்டும் மீண்டும் நீட்டிப்பது அல்லது சுருக்குவது கண்டிப்பாக தடைசெய்யப்பட்டுள்ளது.

2. விரிவாக்க வால்வின் இரு முனைகளிலும் உள்ள குழாய்கள் குவிந்ததாக இருக்க வேண்டும், மேலும் குழாய்களில் உள்ள இரண்டு விளிம்பு மேற்பரப்புகள் இணையாக இருக்க வேண்டும்;

3. ஃபிளாஞ்ச் ஃபிக்சிங் போல்ட்கள் சமச்சீராக இறுக்கப்பட வேண்டும், மேலும் ஒரு பக்கத்தில் விசையுடன் ஃபிளாஞ்ச் ஃபிக்சிங் போல்ட்களை இறுக்க வேண்டாம்;

4. விரிவாக்க குழாய் வால்வு பின்னால் நிறுவப்பட்டுள்ளது;

5. விரிவாக்க வால்வின் விரிவாக்க பகுதி குழாயின் மூலையில் அல்லது முடிவில் நிறுவப்படாது.

6. விரிவாக்கம் விளிம்பு பட்டாம்பூச்சி வால்வு நிறுவலுக்கு முன் பிளாட் வைக்கப்பட வேண்டும் மற்றும் விருப்பப்படி பம்ப் செய்யப்படக்கூடாது;

7. தொலைநோக்கி குவிந்த பட்டாம்பூச்சி வால்வின் கட்டமைப்பு நீளம் தொழிற்சாலையில் குறைந்தபட்ச நீளம் மற்றும் நிறுவலின் போது நிறுவல் நீளத்திற்கு (அதாவது வடிவமைப்பு நீளம்) இழுக்கப்படுகிறது;

பைப்லைன்களுக்கு இடையேயான நீளம் விரிவாக்க பட்டாம்பூச்சி வால்வின் நிறுவல் நீளத்தை விட அதிகமாக இருக்கும்போது, ​​தயவுசெய்து குழாய் இடைவெளியை சரிசெய்து, அதை சேதப்படுத்தாமல் இருக்க விரிவாக்க வால்வை வலுக்கட்டாயமாக இழுக்க வேண்டாம்;

9. டெலஸ்கோபிக் செறிவான பட்டாம்பூச்சி வால்வின் பட்டாம்பூச்சி வால்வு எந்த நிலையிலும் நிறுவப்படலாம். வெப்பநிலை இழப்பீட்டிற்குப் பயன்படுத்தும்போது, ​​குழாய் நிறுவல் முடிந்ததும், விரிவாக்க வால்வு விரிவாக்கக் குழாய் வெளியே இழுக்கப்படுவதைத் தடுக்க பைப்லைன் அச்சில் இரு முனைகளிலும் அடைப்புக்குறிகள் நிறுவப்பட வேண்டும். அடைப்புக்குறியின் ஆதரவு சக்தி பின்வரும் சூத்திரத்தின்படி கணக்கிடப்படுகிறது, மேலும் செயல்பாட்டின் போது அடைப்புக்குறியை அகற்றுவது கண்டிப்பாக தடைசெய்யப்பட்டுள்ளது;

எப்படி தேர்வு செய்வது:

தொலைநோக்கி குவிந்த பட்டாம்பூச்சி வால்வின் கட்டமைப்பு வடிவம் இரண்டு வகைகளாக பிரிக்கப்பட்டுள்ளது: செறிவான தொலைநோக்கி பட்டாம்பூச்சி வால்வு மற்றும் விசித்திரமான தொலைநோக்கி பட்டாம்பூச்சி வால்வு. வெவ்வேறு இயக்க முறைமைகளின்படி, புழு கியரால் இயக்கப்படும் தொலைநோக்கி பட்டாம்பூச்சி வால்வுகள், நியூமேடிக் தொலைநோக்கி பட்டாம்பூச்சி வால்வுகள் மற்றும் மின்சார தொலைநோக்கி பட்டாம்பூச்சி வால்வுகள் என பிரிக்கலாம்.

பல்வேறு சீல் பொருட்கள் படி, அது மென்மையான சீல் தொலைநோக்கி பட்டாம்பூச்சி வால்வுகள் மற்றும் உலோக கடின சீல் தொலைநோக்கி பட்டாம்பூச்சி வால்வுகள் பிரிக்கப்பட்டுள்ளது.

தொலைநோக்கி செறிவூட்டப்பட்ட பட்டாம்பூச்சி வால்வுகள் பொதுவாக T>80 ℃ வெப்பநிலையுடன் சுத்தமான நீர் குழாய்களுக்குப் பயன்படுத்தப்படுகின்றன, மேலும் குழாய்கள் துருப்பிடிக்காதவை. கடின சீல் செய்யப்பட்ட தொலைநோக்கி பட்டாம்பூச்சி வால்வுகள் பொதுவாக T>425 ℃ வெப்பநிலையுடன் நீராவி வெப்ப பரிமாற்ற குழாய்களில் பயன்படுத்தப்படுகின்றன. எனவே, தொலைநோக்கி பட்டாம்பூச்சி வால்வைத் தேர்ந்தெடுக்கும்போது, ​​சரியான தேர்வு செய்ய நடுத்தர, வெப்பநிலை, அழுத்தம் போன்றவற்றை தெளிவுபடுத்துவது அவசியம்.
