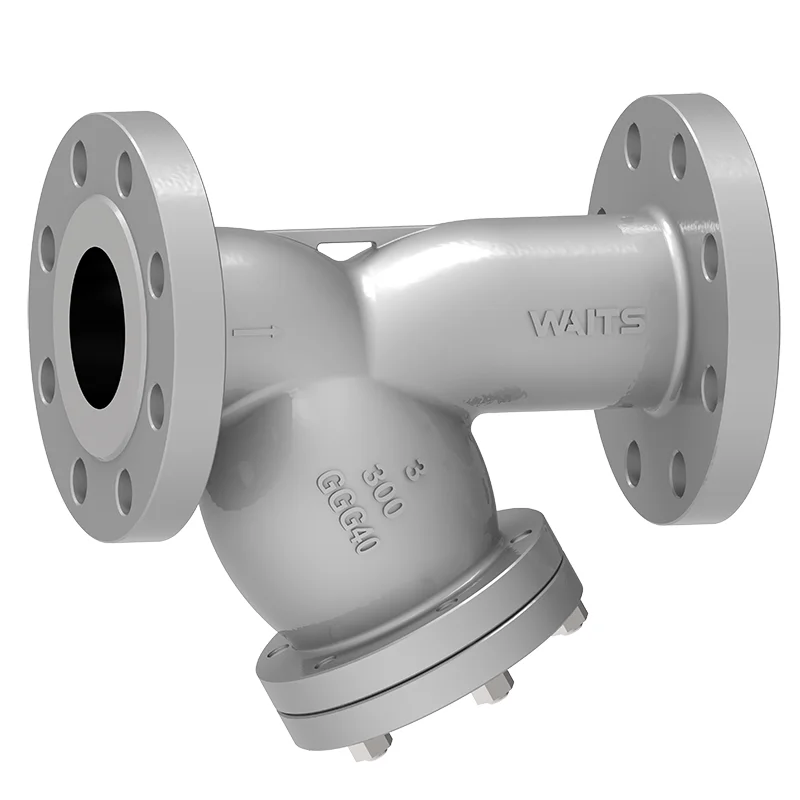

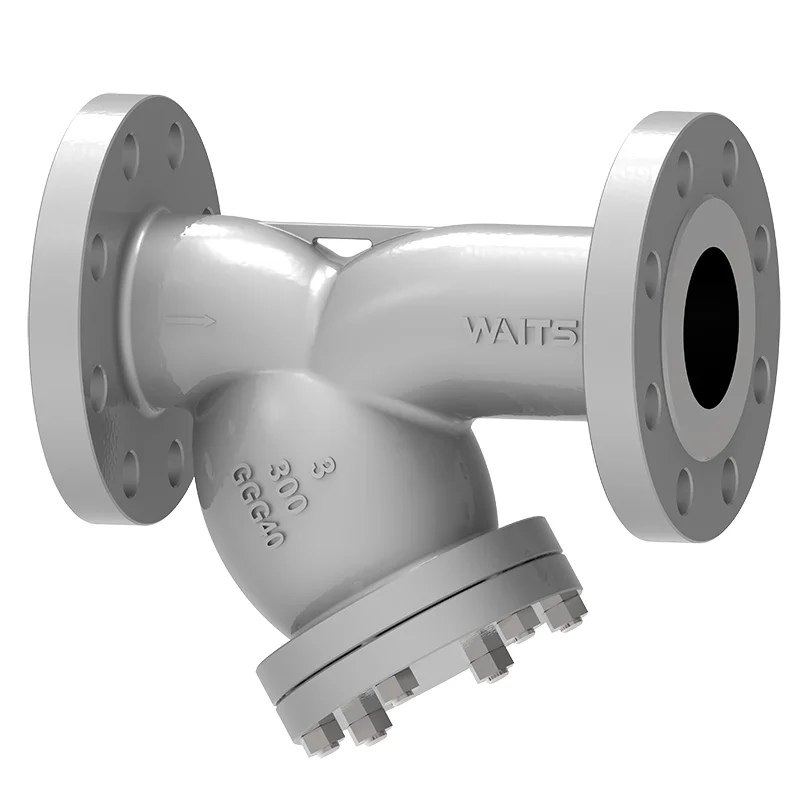

நீர்த்துப்போகும் இரும்பு ஒய்-ஸ்ட்ரெய்னர்

வெயிட்ஸ் வால்வு நீர்த்துப்போகும் இரும்பு ஒய்-ஸ்ட்ரெய்னர் ஒரு துண்டு உயர் வலிமை மற்றும் உயர் தரமான நீர்த்துப்போகும் இரும்பு ஷெல் ஆகியவற்றைப் பயன்படுத்தி குழாய் அமைப்பைப் பாதுகாக்கவும். எங்கள் குழு வடிவமைத்த ஒய்-வகை குறைந்த அழுத்த இழப்புடன் அசுத்தங்களை திறம்பட வடிகட்ட முடியும். நீங்கள் தொழில்துறை மற்றும் உள்நாட்டு குழாய்களில் பணிபுரியும் போது, இந்த தயாரிப்பு உங்களுக்கு மிகவும் பயனுள்ளதாகவும் உதவியாகவும் நினைப்பீர்கள்!

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

வால்வு இரும்பு தனிமைப்படுத்தல் சமநிலை நீர்த்துப்போகும் இரும்பு ஒய்-ஸ்ட்ரெய்னர் துகள் பொருளை வடிகட்ட உதவுகிறது. Y வகை வடிகட்டியில் PT புள்ளிகள், வெளியேற்ற துறைமுகங்கள் மற்றும் ஆபரணங்களை இணைப்பதற்கான பல திரிக்கப்பட்ட இடைமுகங்கள் உள்ளன. கூடுதலாக, இது ஒருங்கிணைந்த எஃகு துளையிடப்பட்ட வடிப்பானுடன் வருகிறது. இந்த கடுமையான வடிவமைப்பு உங்கள் மன அமைதிக்கு அடிப்படையாகும்!

வேலை செய்யும் கொள்கை

குழாய்த்திட்டத்திலிருந்து திரவம் காத்திருக்கும் நீர்த்துப்போகும் இரும்பு ஒய்-ஸ்ட்ரெய்னருக்குள் நுழையும் போது, அது முதலில் "ஒய்"-சரம் குழிக்குள் பாய்கிறது. வடிகட்டியின் செயல்பாட்டின் கீழ், அசுத்தங்கள் வடிகட்டியின் வெளிப்புறத்தில் தடுத்து வைக்கப்படுகின்றன, அதே நேரத்தில் சுத்தமான திரவம் வடிகட்டி வழியாக வடிகட்டி கடைக்குள் சென்று குழாய்த்திட்டத்தில் தொடர்ந்து பாய்கிறது. வடிகட்டுதல் செயல்முறை தொடர்கையில், அசுத்தங்கள் படிப்படியாக வடிகட்டி மேற்பரப்பில் குவிகின்றன. வடிகட்டி ஒரு குறிப்பிட்ட அளவிற்கு அடைக்கப்படும்போது, வடிகட்டி நுழைவு மற்றும் கடையின் இடையேயான அழுத்தம் வேறுபாடு அதிகரிக்கும், இது திரவத்தின் இயல்பான ஓட்டத்தை பாதிக்கும். இந்த நேரத்தில், வடிகட்டியை சுத்தம் செய்ய வேண்டும் அல்லது மாற்ற வேண்டும்.

செயல்படுத்தல் தரநிலைகள்-ductucle இரும்பு ஒய்-ஸ்ட்ரெய்னர்
வடிவமைப்பு தரநிலைகள்	API 6D, EN1074
Flange தரநிலை	ASME B16.5/ASME B16.47- A/B/EN1092-1/2
இணைப்பு	NPT, RF, FF, RTJ, BW, SW
சோதனை ஏற்றுக்கொள்ளல்	தீ 598 EN12266
கட்டமைப்பு நீளம்	API6D/ASME B16.10/EN558
அழுத்தம் மற்றும் வெப்பநிலை மதிப்பீடுகள்	ASME B16.34
தீ சோதனை	6fa தீ விமானம் 607
குறைந்த கசிவு தரநிலை	ஐஎஸ்ஓ 15848-1, ஏபிஐ 622
அரிப்பு எதிர்ப்பு வடிவமைப்பு	NACE MR 0175
பயன்பாடு-குறைப்பு இரும்பு ஒய்-ஸ்ட்ரெய்னர்
அளவு	NPS 1/4 ″ ~ NPS 12 ″ DN6 ~ DN300
அழுத்தம் வரம்பு	CL125 ~ CL150 PN10 ~ PN25
வெப்பநிலை வரம்பு	-20 ℃ ~ 300
பயன்பாடு	குளிர்ந்த நீர், சூடான நீர் (வெப்பநிலை பொதுவாக ≤120 ℃, வார்ப்பிரும்பின் வெப்ப நிலைத்தன்மைக்கு கவனம் செலுத்தப்பட வேண்டும்); உள்நாட்டு நீர், தொழில்துறை சுற்றும் நீர், தீ நீர், சுருக்கப்பட்ட காற்று (வார்ப்பிரும்புகளை அதிக அழுத்தத்தைத் தவிர்க்க அழுத்தம் ≤1.6mpa ஆக இருக்க வேண்டும்); அரக்கமற்ற வாயு (நைட்ரஜன், கார்பன் டை ஆக்சைடு போன்றவை); மசகு எண்ணெய், ஹைட்ராலிக் எண்ணெய் (மிகுந்த அரிப்பு அல்லாத எண்ணெய், சீல் சரிபார்க்கப்பட வேண்டும்); குறைந்த பாகுத்தன்மை எரிபொருள் (டீசல், வலுவான கரைப்பான்களுடன் நீண்டகால தொடர்பு போன்றவை தவிர்க்கப்பட வேண்டும்).
வால்வு உடல்	வார்ப்பிரும்பு
வடிகட்டி	F304, F304L, F316, F316L, கால்வனைஸ் இரும்பு கம்பி, செப்பு கம்பி

செயல்திறன் பண்புகள்

வெயிட்ஸ் டக்டைல் இரும்பு ஒய்-ஸ்ட்ரெய்னர் அதன் பெயரை அதன் "ஒய்" வடிவ கட்டமைப்பிலிருந்து பெறுகிறது, இது வடிகட்டிக்குள் மென்மையான திரவ ஓட்டத்தை உறுதி செய்வதற்கும் ஓட்ட எதிர்ப்பைக் குறைப்பதற்கும் வடிவமைக்கப்பட்டுள்ளது. இது பொதுவாக நீக்கக்கூடிய வடிவமைப்பைக் கொண்டுள்ளது, அதாவது ஃபிளாஞ்ச் அல்லது திரிக்கப்பட்ட இணைப்புகள், வடிகட்டி திரையை அடைக்கும்போது எளிதாக சுத்தம் செய்ய அல்லது மாற்ற அனுமதிக்கிறது, இது தொடர்புடைய இணைப்புகளை பிரித்தெடுப்பது உட்புறத்தை சிரமமின்றி பராமரிக்க உதவுகிறது. ஒரு எளிய அமைப்பு மற்றும் நெகிழ்வான நிறுவல் விருப்பங்களுடன், இந்த வடிகட்டி பைப்லைன் தளவமைப்புகளின்படி கிடைமட்டமாக அல்லது செங்குத்தாக ஏற்றப்படலாம். மேலும், அதன் பிரிக்கக்கூடிய வடிவமைப்பு வசதியான பராமரிப்பை எளிதாக்குகிறது: சிறப்பு கருவிகள் இல்லாமல் சுத்தம் அல்லது திரை மாற்றுவதற்கான ஸ்ட்ரைனரை ஆபரேட்டர்கள் எளிதாக பிரிக்கலாம், இதனால் பராமரிப்பு செலவுகள் மற்றும் சிக்கலான தன்மை இரண்டையும் குறைக்கிறது.

Ductile Iron Y Strainer
