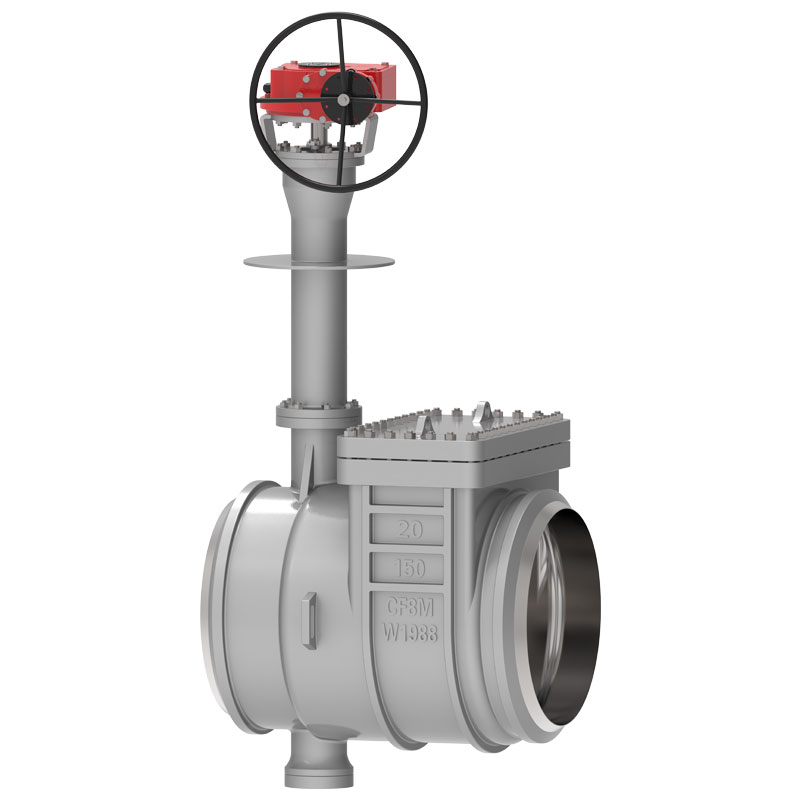

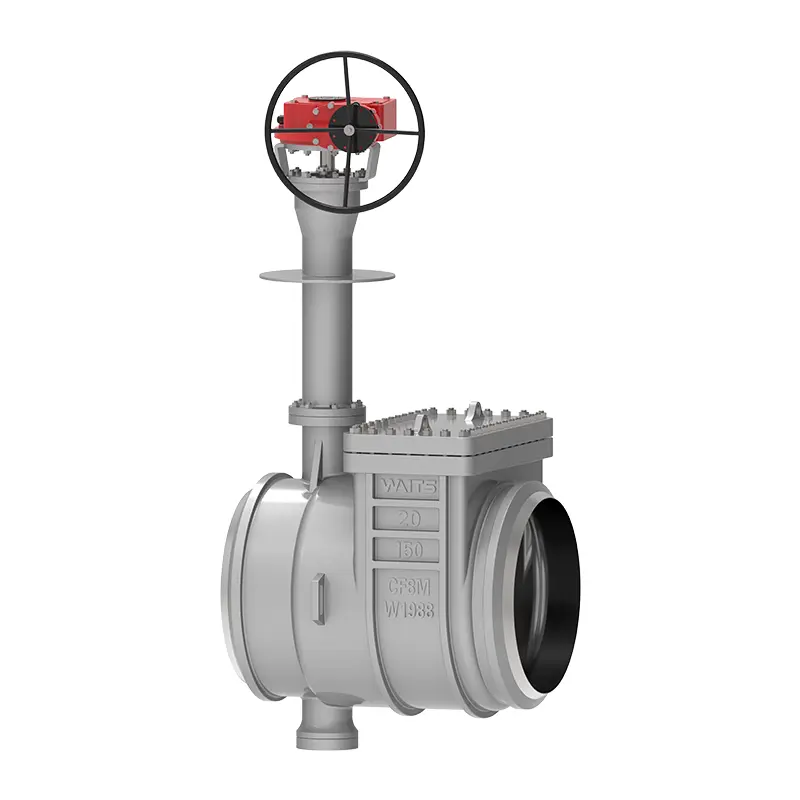

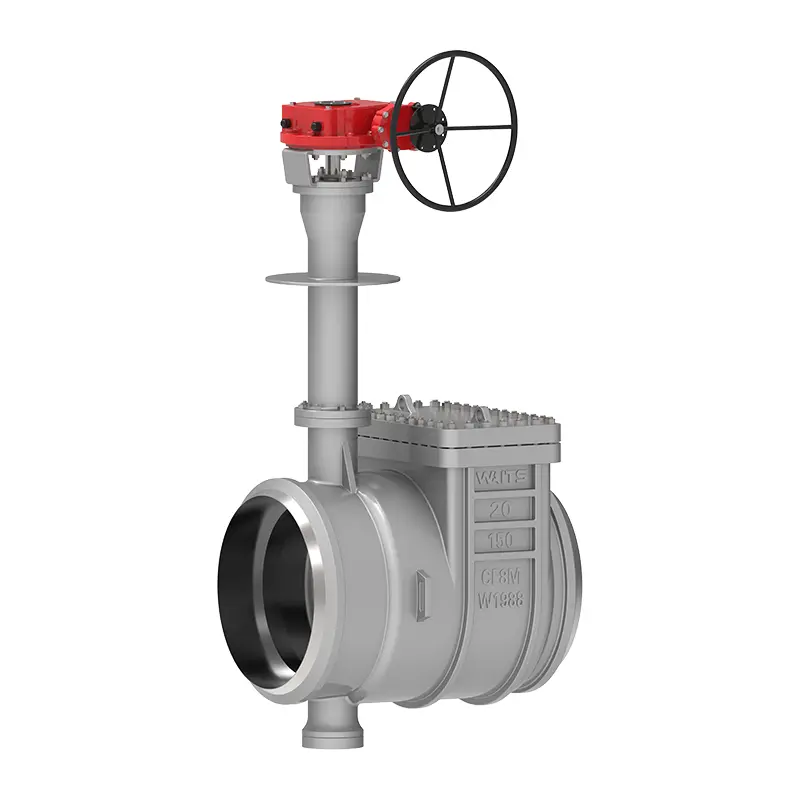

Cryogenic Top Entry Butterfly Valve

கிரையோஜெனிக் டாப் என்ட்ரி பட்டாம்பூச்சி வால்வு, வெயிட்ஸின் தொழில்முறை உற்பத்தித் தளத்தால் தயாரிக்கப்பட்ட வால்வு, நிலையான வழங்கல் மற்றும் உயர் செயல்திறன் கொண்டது, குறிப்பாக மிகக் குறைந்த வெப்பநிலை சூழல்களுக்கு ஏற்றது. தயாரிப்பு தரம் என்பது உற்பத்தி மற்றும் விற்பனையின் அடிப்படை என்பதை நாங்கள் நன்கு அறிவோம், மேலும் உங்களுடன் நீண்ட கால கூட்டுறவு உறவை ஏற்படுத்த நம்பிக்கையுடன் விரிவான விற்பனைக்குப் பிந்தைய சேவையை உங்களுக்கு வழங்குவோம்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

கிரையோஜெனிக் மேல் நுழைவு பட்டாம்பூச்சி வால்வு நீண்ட ஆயுள், ஆற்றல் சேமிப்பு பட்டாம்பூச்சி வால்வு ஆகும். வடிவமைப்பு மற்றும் உற்பத்தியின் போது புதிய தொழில்நுட்பங்களை நாங்கள் தீவிரமாக அறிமுகப்படுத்தினோம், மேலும் தொழில் வல்லுநர்கள் குழு செயல்முறை முழுவதும் வழிமுறைகளைக் கண்காணித்தோம்.
இந்த பட்டாம்பூச்சி வால்வின் கூறுகள் முக்கியமாக வால்வு உடல், பட்டாம்பூச்சி தட்டு, சீல் வளையம், டிரான்ஸ்மிஷன் மெக்கானிசம் போன்றவை அடங்கும். கட்டமைப்பு வடிவமைப்பு இரு பரிமாண அல்லது முப்பரிமாண விசித்திரமான கொள்கையை ஏற்றுக்கொள்கிறது, மேலும் மீள் சீல் அல்லது கடினமான மற்றும் மென்மையான பல-நிலை செயல்முறை. செயல்பாட்டில் முறுக்கு விசையைக் குறைக்க சீல் இணக்கத்தன்மை பயன்படுத்தப்படுகிறது, இது அதிக உழைப்பு சேமிப்பு மற்றும் ஆற்றல் சேமிப்பு ஆகும்.
அதே நேரத்தில், கிரையோஜெனிக் மேல் நுழைவு பட்டாம்பூச்சி வால்வின் ஒட்டுமொத்த அரிப்பு எதிர்ப்பு, உயர் வெப்பநிலை எதிர்ப்பு மற்றும் உடைகள் எதிர்ப்பு ஆகியவை சிறந்தவை, இது அடிக்கடி பராமரிப்பு அல்லது மாற்றீடு இல்லாமல் பல்வேறு சிக்கலான வேலை நிலைமைகளை சமாளிக்க போதுமானது.

நடைமுறைப்படுத்தல் தரநிலைகள்

வடிவமைப்பு தரநிலைகள்	API 609, EN 593, GB/T 24925
Flange standards	ASME B16.25 (BW)
தீ தடுப்பு வடிவமைப்பு	API 607, API 6FA
இணைப்பு முறைகள்	BW, RF
சாதாரண வெப்பநிலை சோதனை ஏற்றுக்கொள்ளல்	API 598, ANSI/FCI 70-2, EN 12266, ISO 5208
குறைந்த வெப்பநிலை சோதனை ஏற்றுக்கொள்ளல்	GB/T 24925, BS6364, ISO 28921-1, MSS-SP-134, MESC SPE77/200
கட்டமைப்பு நீளம்	API 609, ASME B16.10, EN 558, ISO 5752
அழுத்தம் மற்றும் வெப்பநிலை நிலைகள்	ASME B16.34,
குறைந்த கசிவு தரநிலைகள்	ISO 15848-1, API 622
எதிர்ப்பு அரிப்பு வடிவமைப்பு	NACE MR 0103, NACE MR 0175

விண்ணப்பம்

அளவு	NPS3 ~ NPS48 DN80~ DN1200
அழுத்தம் வரம்பு	CL150~CL1500 PN6~ PN250
வெப்பநிலை வரம்பு	-196°C ~ +150°C
பயன்பாட்டு வரம்பு
இயக்க முறை	கையேடு, நியூமேடிக், மின்சாரம்
வால்வு உடல்	A351 CF3, CF8, CF3M, CF8M போன்றவை.
வால்வு தட்டு	A351 CF3, CF8, CF3M, CF8M போன்றவை.
வால்வு இருக்கை	Stainless steel + STL; Stainless steel + graphite
வால்வு தண்டு	XM-19, Gr660 Ty2/HT

செயல்திறன் அம்சங்கள்

1. கிரையோஜெனிக் மேல் நுழைவு பட்டாம்பூச்சி வால்வு இரட்டை முனை விளிம்புகள் மற்றும் சிறிய விசித்திரத்துடன் வடிவமைக்கப்பட்டுள்ளது. அதன் முறுக்கு முன்னணி நிலையை அடைகிறது (40% ~60% அதன் சகாக்கள்), மற்றும் பொருந்தக்கூடிய மின்சார மற்றும் நியூமேடிக் விலைகள் மிகவும் சாதகமானவை;
2. வால்வு இருக்கை மற்றும் சீல் வளையம் தனித்தனி பகுதிகளாக வடிவமைக்கப்பட்டுள்ளன, மேலும் வால்வு எளிதான பராமரிப்பு மற்றும் மாற்றத்திற்கான ஆய்வு துறைமுகத்தைக் கொண்டுள்ளது.
3. The valve plate and valve stem are designed with double keys up and down, which will not get stuck at low temperatures, and have an API 609 anti-flying design;
4. சீல் மேற்பரப்பு கிட்டத்தட்ட பூஜ்ஜிய உடைகள் மற்றும் நீண்ட சேவை வாழ்க்கை உள்ளது;
5. இது LNG, ப்ரோப்பிலீன் மற்றும் எத்திலீன் போன்ற மிகக் குறைந்த வெப்பநிலை சாதனங்கள் உட்பட பரந்த அளவிலான பயன்பாடுகளைக் கொண்டுள்ளது;
6. இது அறை வெப்பநிலையில் API598 மற்றும் குறைந்த வெப்பநிலையில் BS6364 இன் 1/3 கசிவு. இது குறைந்த வெப்பநிலையில் BS6364 இன் நேர்மறை மற்றும் தலைகீழ் சீல் தேவைகளை பூர்த்தி செய்கிறது;
7. வால்வு உடல் மற்றும் வால்வு இருக்கை தனித்தனி கூறுகள், மற்றும் வால்வு இருக்கை மற்றும் சீல் வளையம் வெவ்வேறு பொருட்களால் செய்யப்படலாம்;
8. மூன்று விசித்திரங்கள்: தண்டின் மையக் கோடு சீல் செய்யும் மேற்பரப்பின் மையக் கோட்டிலிருந்து விலகுகிறது, தண்டின் மையக் கோடு குழாயின் மையக் கோட்டிலிருந்து சிறிது விலகுகிறது மற்றும் வால்வு உடல் சீல் மேற்பரப்பின் மையக் கோடு (சாய்ந்த கூம்பு ) குழாயின் மையக் கோட்டுடன் ஒரு கோண நிலையை உருவாக்குகிறது;
