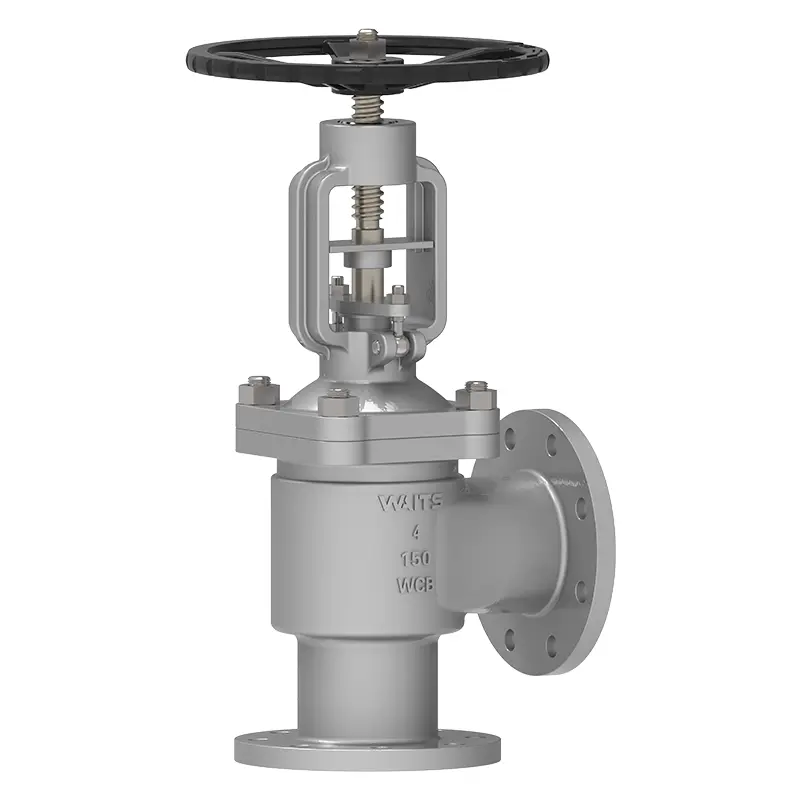

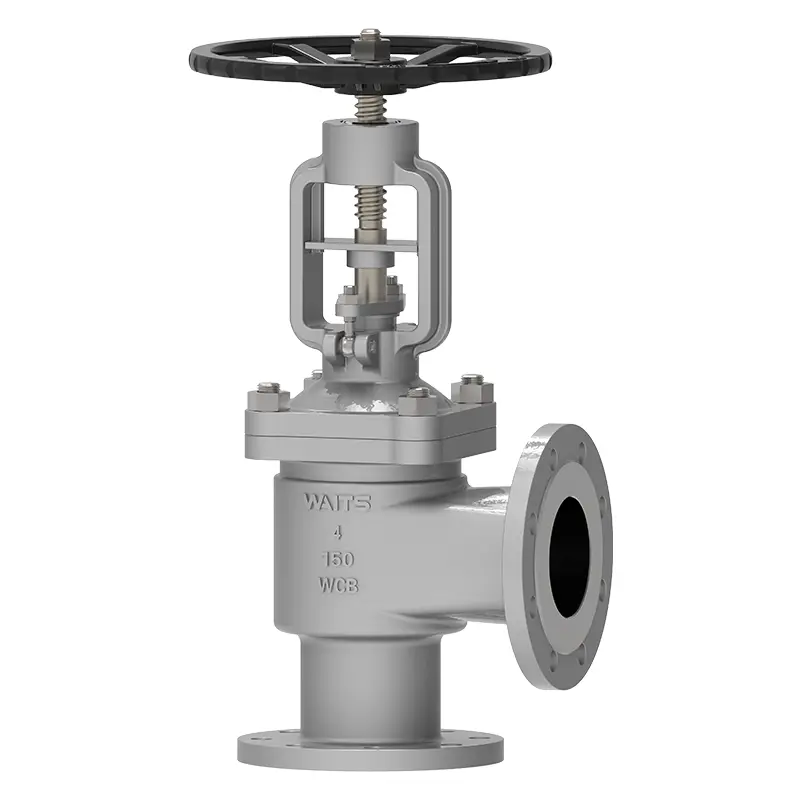

ஆங்கிள் பெல்லோஸ் குளோப் வால்வு

ஆங்கிள் பெல்லோஸ் குளோப் வால்வு "இரட்டை முத்திரை" தொழில்நுட்பத்தை ஏற்றுக்கொள்கிறது, இதில் மெட்டல் பெல்லோஸ் மற்றும் பேக்கிங் ஆகியவற்றைக் கொண்டுள்ளது, இது இரட்டை பாதுகாப்பை வழங்குகிறது. அதன் 90 டிகிரி வடிவமைப்பு இடத்தை மிச்சப்படுத்துகிறது மற்றும் குறைந்த எதிர்ப்பு ஓட்டத்தைக் கொண்டுள்ளது, இது உங்களுக்கு ஆற்றல் நுகர்வு குறைக்கும். வாட்ஸ் வால்வைத் தேர்ந்தெடுப்பது என்பது உறுதியளிக்கும் குழுவைத் தேர்ந்தெடுப்பது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

வாட்ஸ் வால்வு உயர் தரமான கோணம் பெல்லோஸ் குளோப் வால்வு 90 டிகிரி வடிவமைப்பை ஏற்றுக்கொள்கிறது, இது திரவத்தை சரியான கோணங்களில் திசையை மாற்றவும், வால்வு தண்டுகளை சுழற்றுவதன் மூலம் திரவத்தின் ஓட்டம் அல்லது வெட்டைக் கட்டுப்படுத்தவும் அனுமதிக்கிறது. மெட்டல் பெல்லோஸ் வால்வு உடலுக்குள் உள்ள முக்கிய சீல் கூறுகளாகப் பயன்படுத்தப்படுகிறது, இது பாரம்பரிய பொதியுடன் இணைக்கப்பட்டுள்ளது. வால்வு வட்டு திரவத்தின் மையக் கோட்டில் நேர்கோட்டுடன் நகர்கிறது, மேலும் பெல்லோஸ் விரிவடைகிறது அல்லது அதற்கேற்ப சுருங்கி, வெளிப்புற சூழலில் இருந்து திரவத்தை தனிமைப்படுத்தி கசிவைத் தடுக்கிறது.

செயல்படுத்தல் தரநிலைகள்-கோண பெல்லோஸ் குளோப் வால்வு
வடிவமைப்பு தரநிலைகள்	DIN3356 /BS1873 /ASME B16.34
Flange தரநிலை	EN1092-1/2/ASME B16.5/ASME B16.47-A/B.
இணைப்பு	RF/FF/RTJ
சோதனை ஏற்றுக்கொள்ளல்	மற்றும் 12266 API598
கட்டமைப்பு நீளம்	EN558/ ASME B16.10
அழுத்தம் மற்றும் வெப்பநிலை மதிப்பீடுகள்	ASME B16.34
தீ சோதனை	API607 API6FA
குறைந்த கசிவு தரநிலை	ஏபிஐ 622
அரிப்பு எதிர்ப்பு வடிவமைப்பு	NACE MR 0175
பயன்பாட்டு-கோண பெல்லோஸ் குளோப் வால்வு
அளவு	DN15 ~ DN300 （NPS½ "~ 12"
அழுத்தம் வரம்பு	PN16 ~ PN160 （CLASS150 ~ 900
வெப்பநிலை வரம்பு	-29 ℃～+570
பயன்பாடு	அமிலம்/கார திரவம், திரவமாக்கப்பட்ட இயற்கை வாயு, உயர் பாகுத்தன்மை எண்ணெய், நிலத்தடி குழாய் நெட்வொர்க், உபகரணங்கள் ஒருங்கிணைப்பு தொகுதி போன்றவை.
டிரைவ் பயன்முறை	ஹேண்ட்வீல், பெவெல் கியர், எலக்ட்ரிக், நியூமேடிக் போன்றவை.
வால்வு உடல்/வால்வு கவர்	மன்னிப்புகள்: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, காஸ்டிங்ஸ்: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
வால்வு கோர்	மன்னிப்புகள்: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, MONEL, காஸ்டிங்ஸ்: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
சீல் மேற்பரப்பு	பிரதான உடல், பிரதான உடல் உறைப்பூச்சு இரும்பு அடிப்படையிலான அலாய், உறைப்பூச்சு கடின அடிப்படையிலான அலாய்
வால்வு தண்டு	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
வால்வு தண்டு நட்டு	செப்பு அலாய்
தடி	நெகிழ்வான கிராஃபைட், கிராஃபைட் அஸ்பெஸ்டாஸ் பேக்கிங், பாலிடெட்ராஃப்ளூரோஎதிலீன் ...

செயல்திறன் பண்புகள்

ஆங்கிள் பெல்லோஸ் குளோப் வால்வின் கட்டமைப்பு, நச்சு, எரியக்கூடிய அல்லது அரிக்கும் ஊடகங்களைக் கையாளும் அமைப்புகள் போன்ற அதிக நம்பகத்தன்மை தேவைகளைக் கொண்ட பயன்பாடுகளுக்கு இது மிகவும் பொருத்தமானது.

நன்மைகள்

1. ஆங்கிள் பெல்லோஸ் குளோப் வால்வின் முக்கிய கூறு மெட்டல் பெல்லோஸ் ஆகும். இது வால்வு கவர் மற்றும் வால்வு தண்டு தானியங்கி ரோல் வெல்டிங் மூலம் இணைக்கிறது. வால்வு தண்டு பகுதி கசிவு இல்லாதது என்பதை மெட்டல் பெல்லோஸ் உறுதி செய்கிறது.

2. கூம்பு மற்றும் நெறிப்படுத்தப்பட்ட வடிவமைப்பிற்கு நன்றி, வால்வு வட்டு நம்பகத்தன்மையுடன் முத்திரைகள் மற்றும் நீண்ட சேவை வாழ்க்கையைக் கொண்டுள்ளது.

3. இரட்டை முத்திரை வடிவமைப்பு (பெல்லோஸ் + பேக்கிங்). பெல்லோஸ் மற்றும் பேக்கிங் கசிவைத் தடுக்கின்றன மற்றும் சிறந்த சீல் விளைவை வழங்குகின்றன.

4. ஆங்கிள் பெல்லோஸ் குளோப் வால்வு நேரடியாக வால்வு தண்டு, நட்டு மற்றும் ஸ்லீவ் ஆகியவற்றை உயவூட்டுகிறது.

5. பணிச்சூழலியல் ஹேண்ட்வீல். நீண்ட சேவை வாழ்க்கை மற்றும் எளிதான செயல்பாடு.
